五、技术参数

六、仪表选型

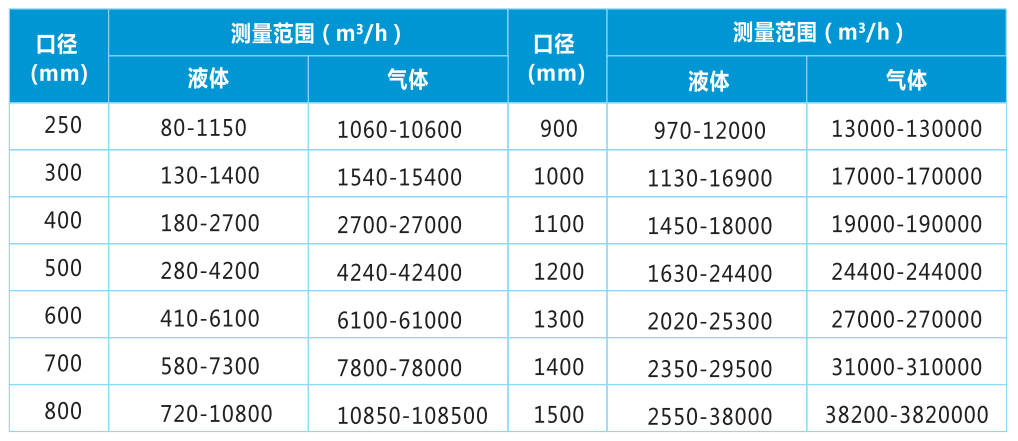

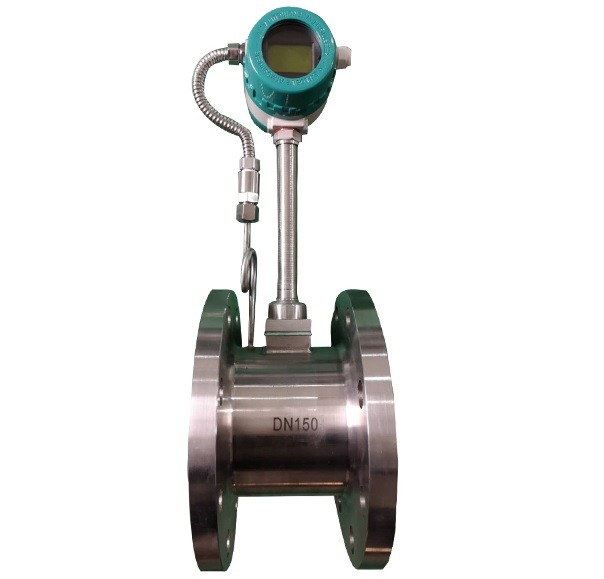

管道式法兰连接涡街流量计流量范围:

插入式涡街流量计流量范围：

      注:表中数据为理论值。液体使用流量范围的测试条件是常温水( t=20°C，p= 1000Kg/m3 )。气体使用测量范围的测试条件是常温常压的空气(t=20°C，P=101.325KPa, ρ=1.205Kg/m3 )

      A、已知标准状态下的体积流量换算成工况下的体积流量

      一般气体的计量 单位常用标准状态体积计量单位,既标准立方米/小时(Nm3/h) ,简称"标方” 。按以下 公式先将标准状态体积流量换算成工况状态体积流量,既立方米/小时( m3/h )然后再与表3、表4适用流量范围进行比较。

式中:

     Qr :被测介质工况状态下的体积流量。( m3/h )

     Q标:被测介质工况状态下的体积流量。( Nm3/h,20°C , 0.1013MPa 压力下)

     T标:被测介质工况状态下的介质温度。( 293.15K)

     Pr :被测介质工况状态下的介质压力,表压。(MPa)

     B、对于饱和蒸汽,可按表5所给质量流量的范围对照选取。

     C、对于过热蒸汽，则应先对照过热蒸汽表(表6)查出其相应温度及压力(取 压力:表压+1)下的密度值,然后根据给定的质量流量通过下式计算出对应的体积流量,再与表3、表4相应口径气体流量对照选型。

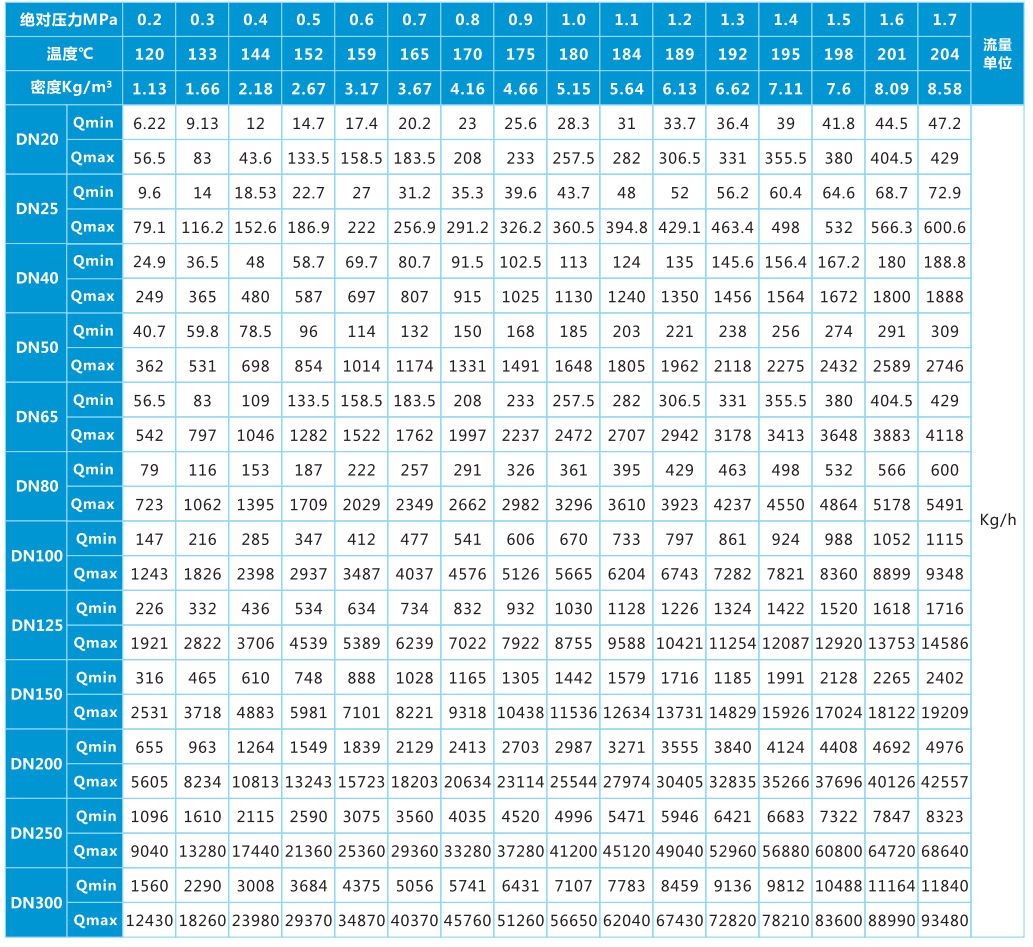

饱和度蒸汽的流量范围：

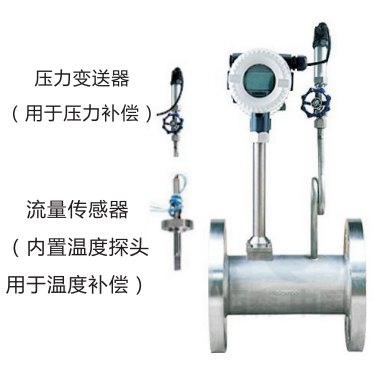

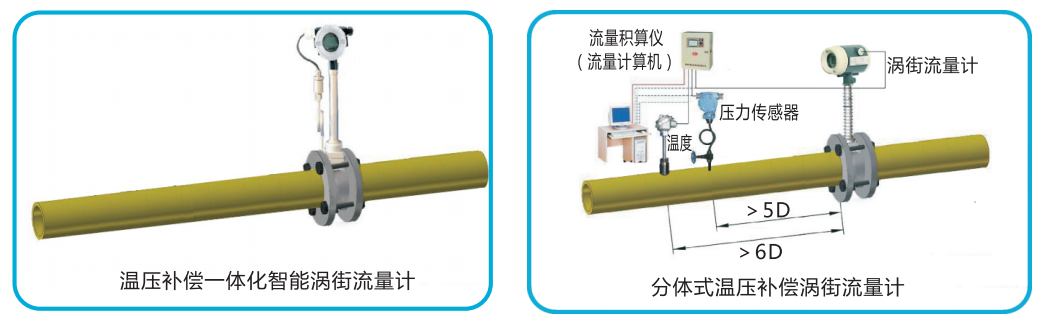

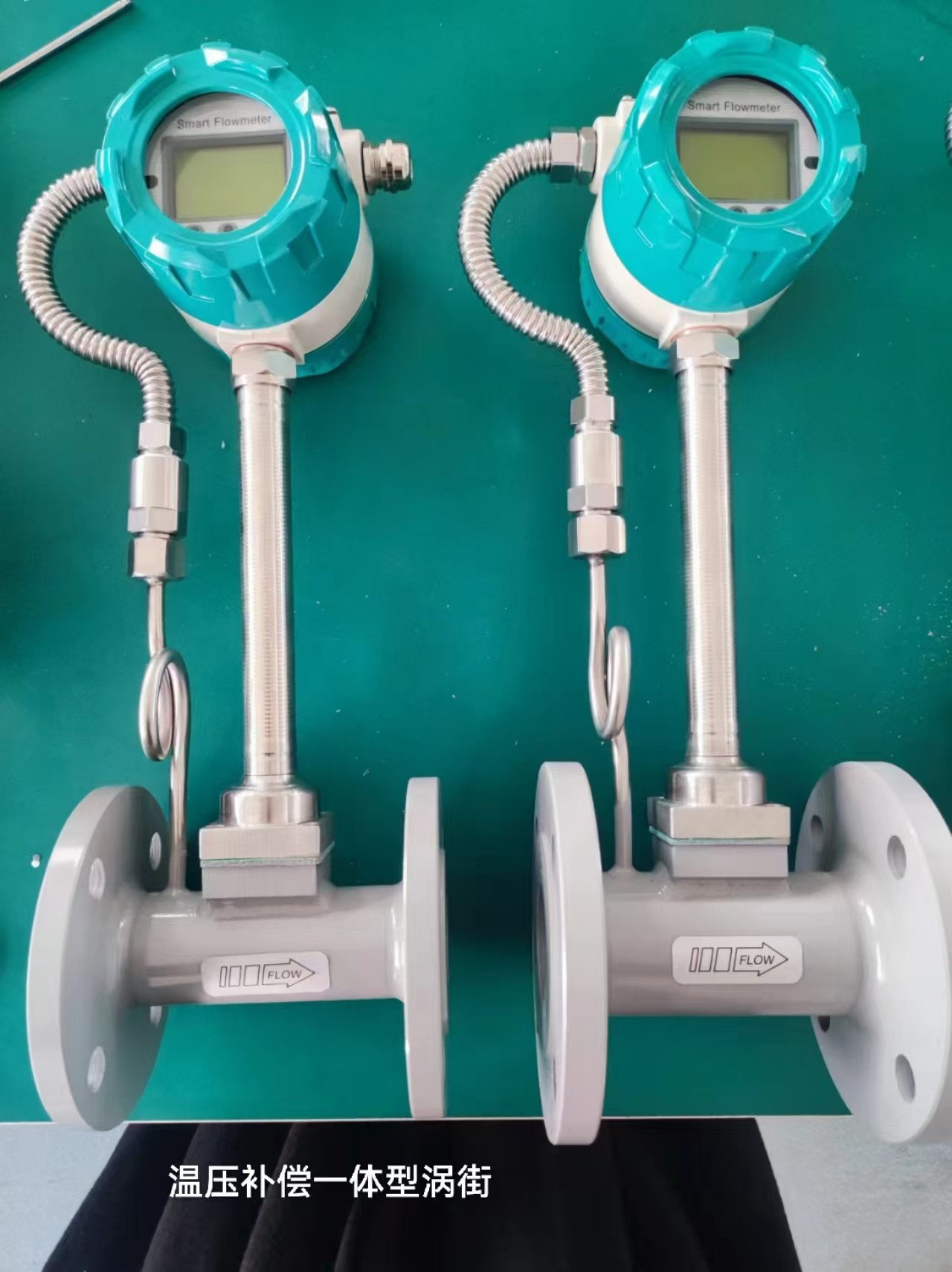

图3温压补偿一-体化智能涡街流量计与分体式温压补偿涡街流量计安装示意图

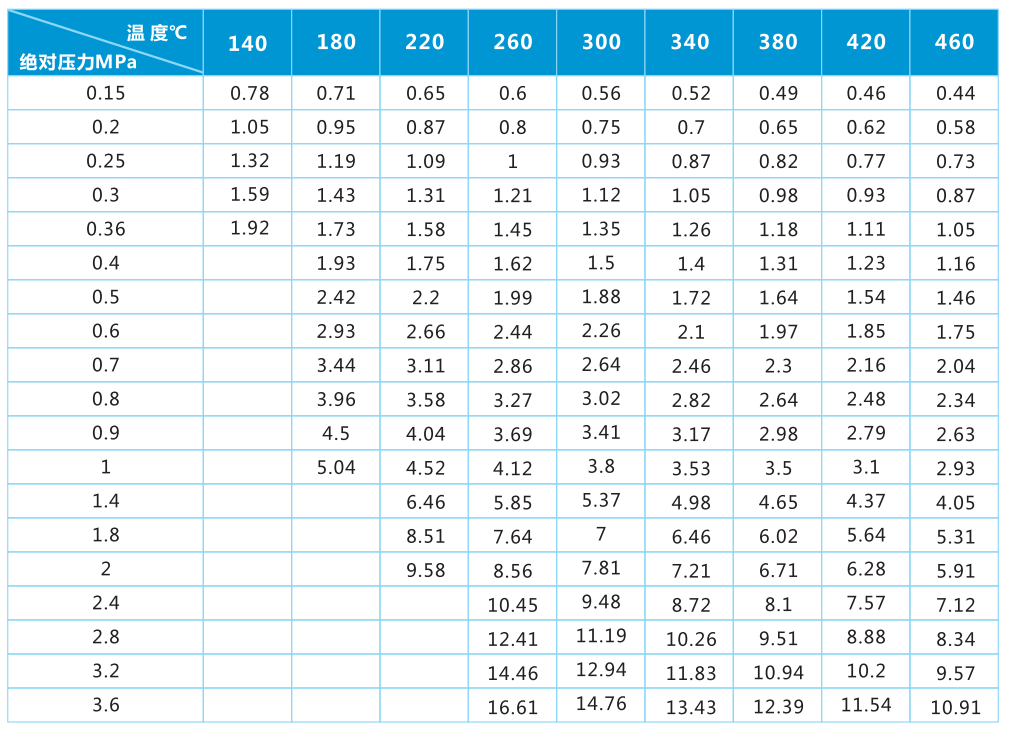

过热蒸汽密度表

E、压力损失的计算

计算压力损失是否对工艺管线有影响，由下式计算:

式中: OP :压力损失(Pa)

ρ :介质密度         V:管内平均流速(m/s)

F、被测介质为液体时,为防止气化和气蚀,应使传感器的液体压力符合下式要求:

式中: OP :压力损失(Pa)

P1 :流体损失值(Pa压力)

七、选型表

例:选用一台法兰卡装式涡街流量计测量蒸汽，管道DN50、流量计表头无需显示流量，信号要求远传到别处，温压补偿型，配流量积算仪，配壁挂式显示箱，隔爆型，型号应为: OPEC-LUGB1S05BFD

八、结构及安装尺寸

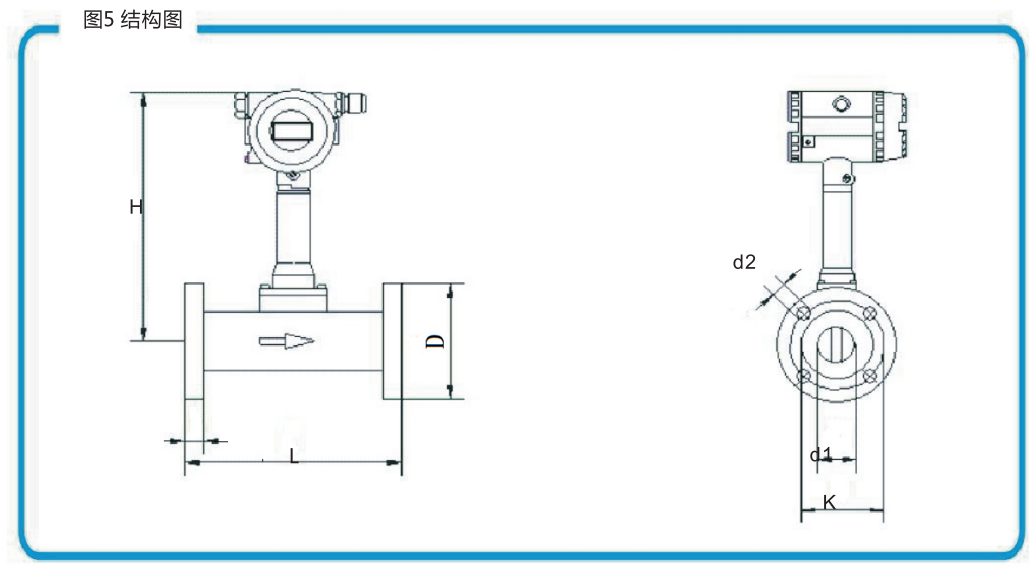

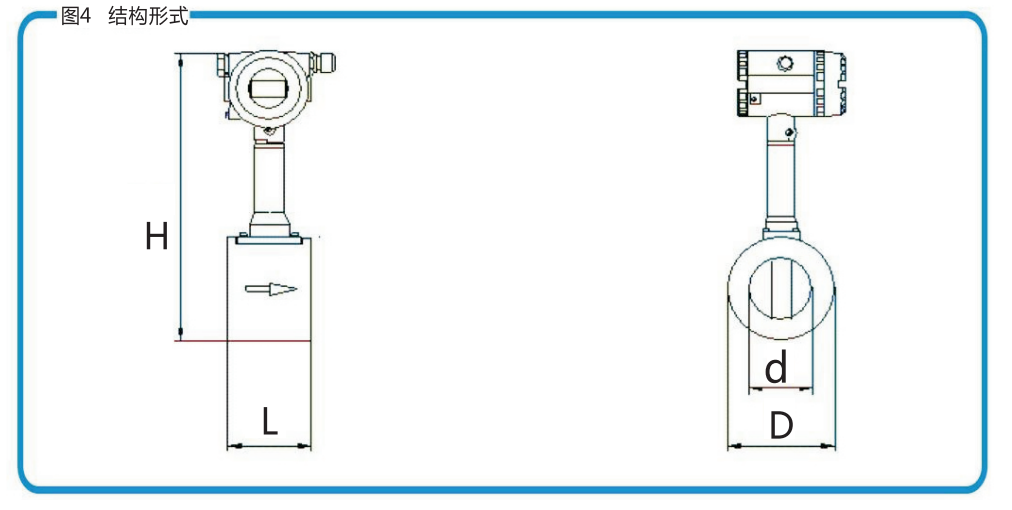

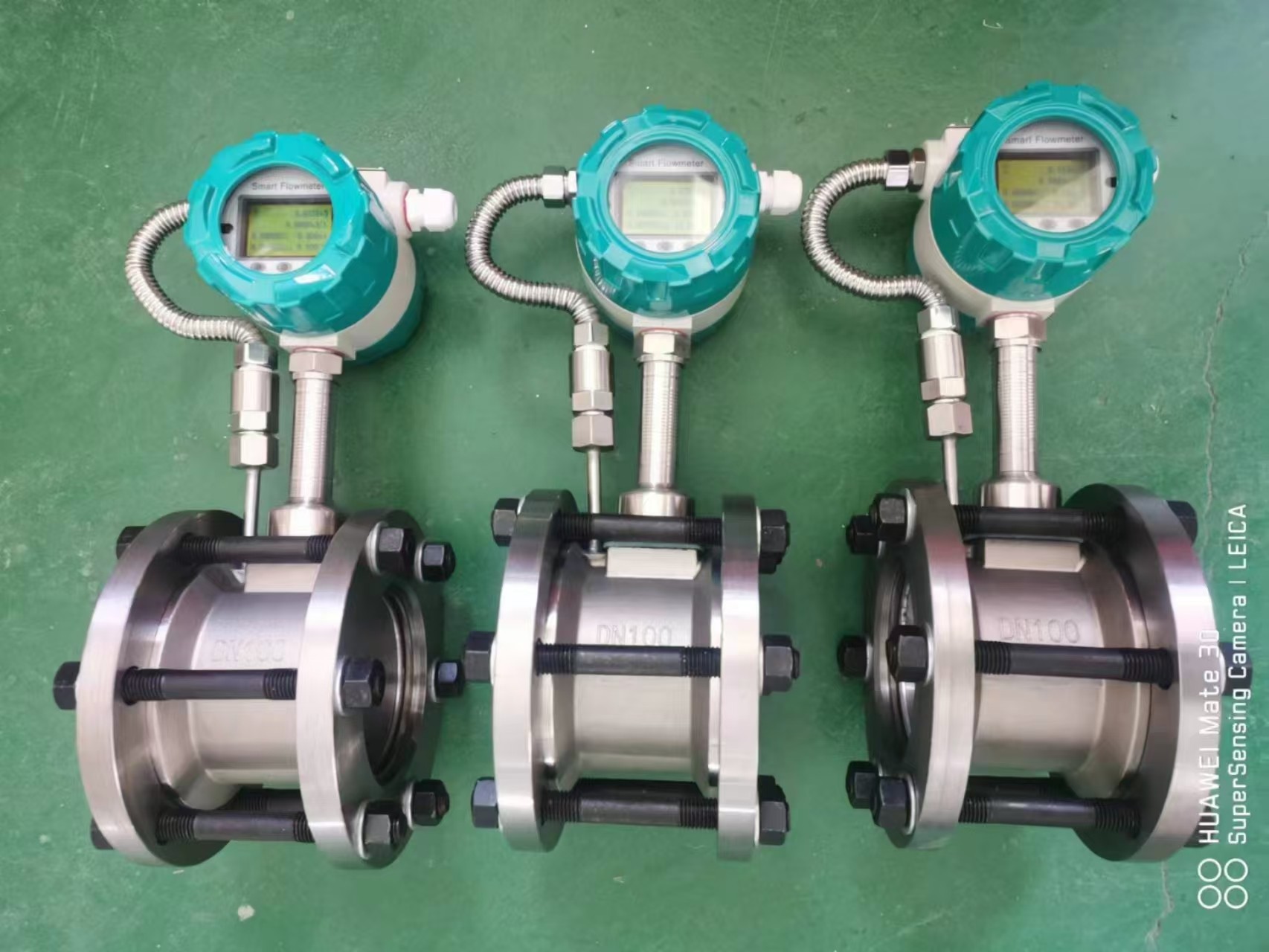

1、法兰夹装涡街流量计外形尺图4和表8

法兰夹装流量计外形标尺寸

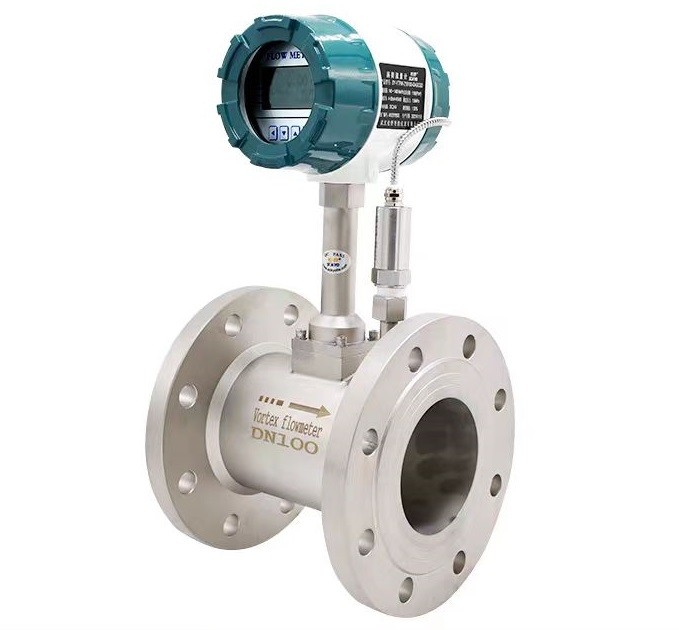

2、法兰连接涡街流量计的主要尺寸见

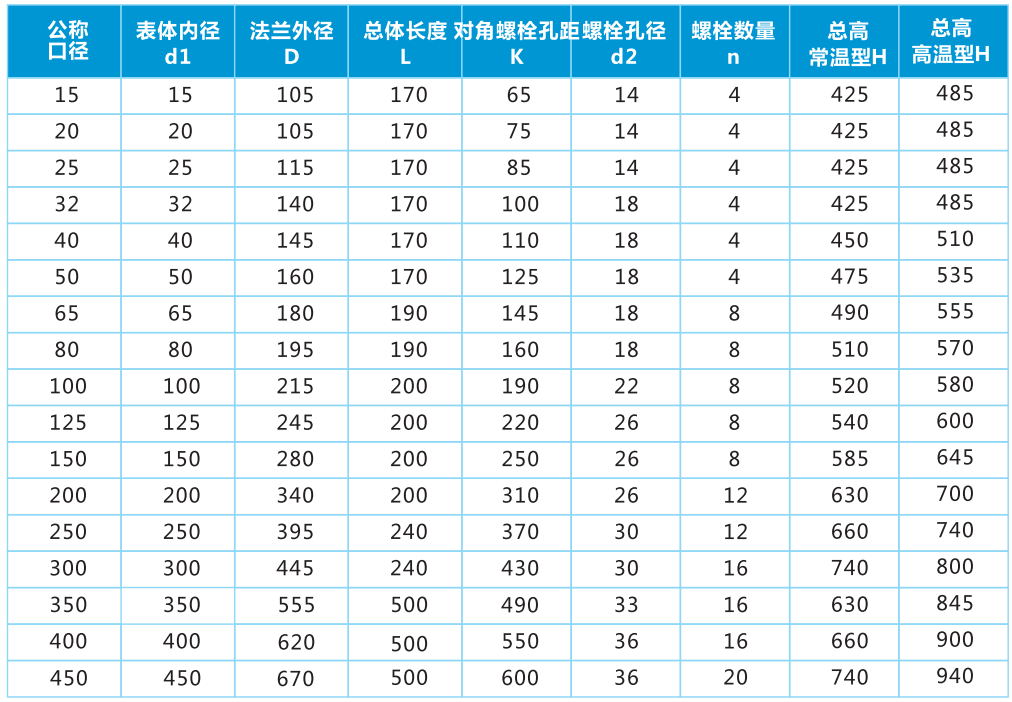

法兰连接涡街流量计外形表尺寸

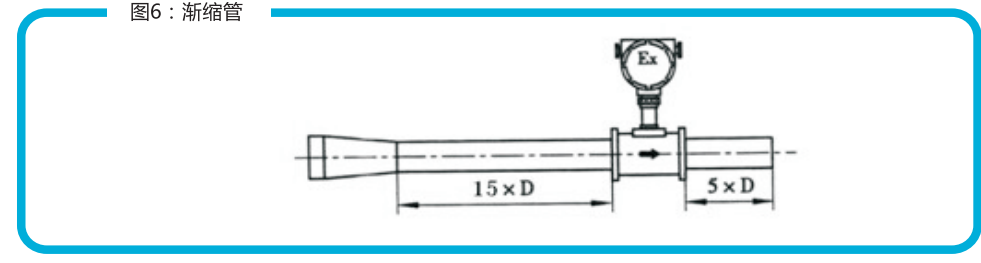

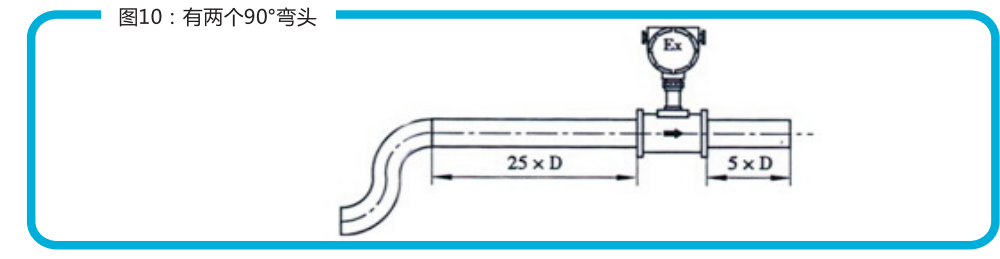

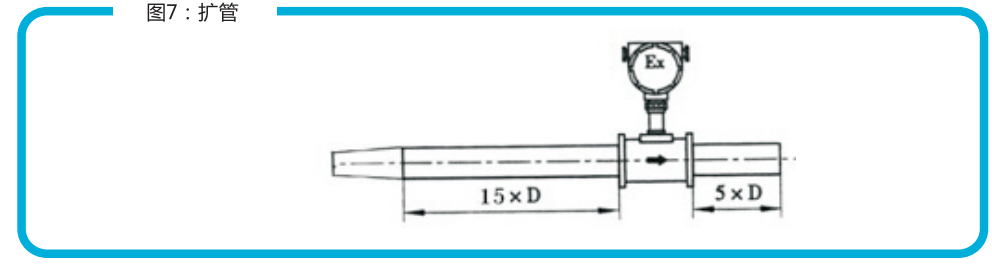

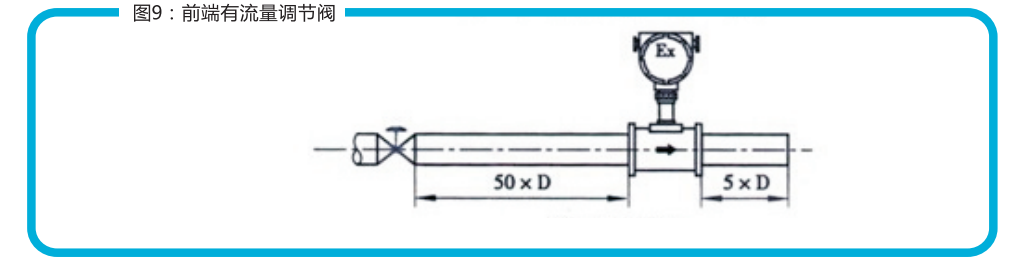

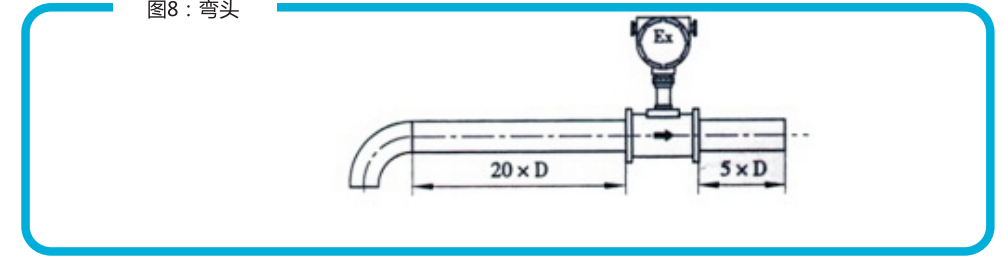

流量计与管道的安装形式
