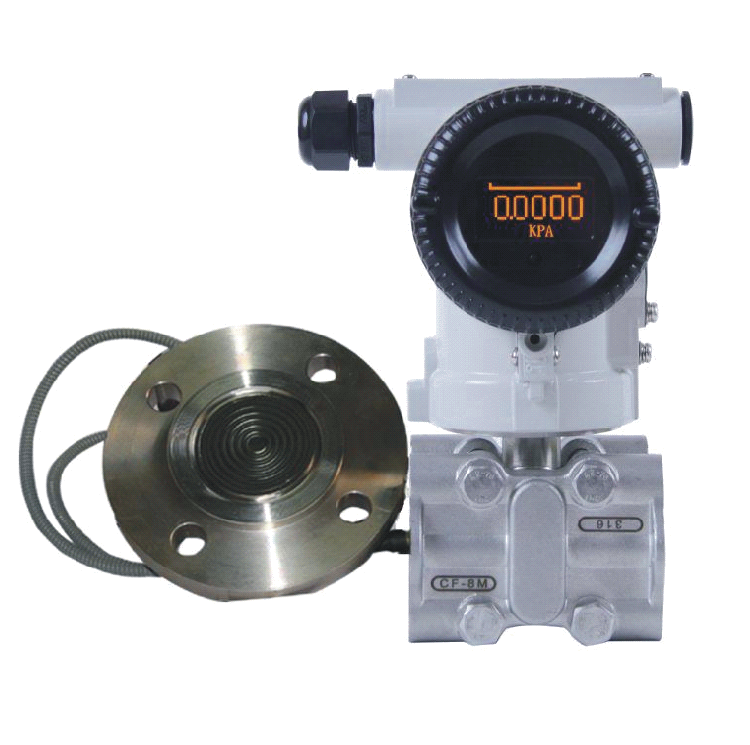

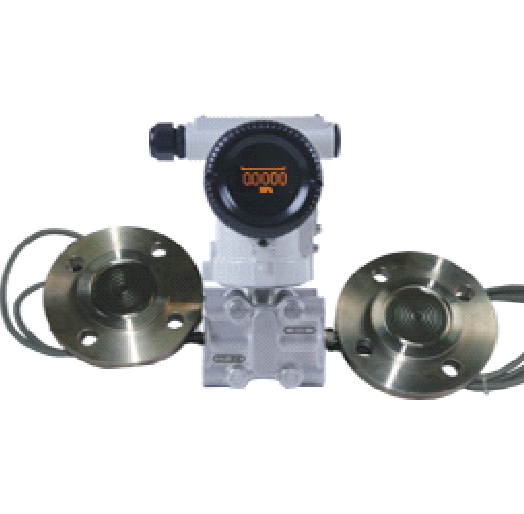

西安欧派克自动化仪表有限公司生产的OPEC381T系列高精度单晶硅智能压力崖压变送器,深受广大 用户的好评。变送器在电路设计上采用以微处理器为核心并辅助以先进的数字隔离技术的模块化设计，使仪 表具有极高的抗千扰性及稳定性,同时采用数字化补偿技术对温度，静压进行补偿，提高了测量精度，降低 了温度漂移，具有长期稳定性好，可靠性高,自诊断能力强等特点。在结构上,用户很方便的通过HART通 讯手操器和壳外的旋扭及显示器上的按扭对变送器进行组态,设置和标定.
产品特点
?夕卜形小巧美观，重量轻
?量程迁移功能，量程迁移比100:1
?阻尼:0~32秒可调,步进0.1秒
.零点、满度补偿修正功能
?输出电流多点校正
?显示多个监测变最,压力、高度、重■等单位可选
?超低温OLED显示器（-40~70°C）
?具有自诊断及故障报警输出功能
?带有EEPROM非易失性存储器,不怕掉电丢失数据并具有原始标定数据 恢复功能
?通过HART通讯手操器和就地按钮实现远程、就地参数设定与功能组态。
技术参数
过程介质 | 液体、气体、蒸汽 |
输出信号 | 两线制4~20mA ,符合NAMURNE43规范,曜加数字信号（HART协议） |
电源 | 最小电源电压9VDC ,更大电源电压45VDC |
显小 | OLED显示器、3行、5个字符、外加单位、棒形图显示 |
防爆性能 | 防爆、防水密封外壳；本质安全（符合FM、CSA、NEPS1和KEMA） |
零点与量程调整 | 通过数字通讯或本地按健调整，互不影响 |
环境温度 | -40~85°C |
数显温度 | -40~70°C |
过程温度 | -40~100°C （硅油）-40~85°C （氟油）-29~149°C （远传装置充普遇硅油） 15~300°C （远传装置充高温硅油） |
故障警告 | 如果传感器或电路出现故障,自动诊断功能将自动输出3.6或21.0mA個户可预设定） |
阻尼调整 | 0-32秒通过数字通讯或就地按键调整. |
狙态 | 数字通讯（HART协议）或本地按键调整。 |
测量范围 | 差压 0-0.125KPa 至 0-7MPa 津压 0-0.125KPa 至 0-42MPa/绝压0-200KPa 至0-2.1MPa |
精度 | 量程的±0.075 % |
稳定性 | 0.1 %/1 年，0.25%/3 年 |
量程比 | 100:1 |
产品选型
<tr sty
</ta
代码 | 类型 | ||||||||||||||
OPEC381TGP | 单晶硅压力变送器（表压） | ||||||||||||||
OPEC381TAP | 单晶硅绝压变送器（绝压） | ||||||||||||||
代码 | 测量量程 | ||||||||||||||
A | 0.1~lKPa （AP不提供） | ||||||||||||||
B | l~6KPa | ||||||||||||||
C | 6~40KPa | ||||||||||||||
D | 40 ?250KPa | ||||||||||||||
E | 250?2000KPa | ||||||||||||||
F | 2000~3000KPa （DP/AP不提供） | ||||||||||||||
G | 2000~10000KPa （DP/AP不提供） | ||||||||||||||
H | 10000~21000KPa （DP/AP不提供） | ||||||||||||||
I | 10000~40000KPa （DP/AP不提供） | ||||||||||||||
40000~60000KPa （DP/AP不提供） | |||||||||||||||
代码 | 输出信号及协议 | ||||||||||||||
H | 4~20mA （两线制）叠加HART协议 | ||||||||||||||
R | RS485通讯（标准MODBUStitb议） | ||||||||||||||
代码 | 显示（无显示不填） | ||||||||||||||
M3 | OLEDS 示 | ||||||||||||||
代码 | 过程连接 | ||||||||||||||
M | 外螺纹M20X1.5 | ||||||||||||||
G2 | G1/2外螺纹 | ||||||||||||||
G4 | G1/4外螺纹 |
||||||||||||||
