一、概述

OPEC-LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化没计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、 硬质合金不起腐蚀作用，且无纤维、颗粒等杂质,工作温度下运动粘度小于5x10 6m?/s的液体,对于运动粘度大于5x10 °m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。

二、产品特点

●高度，一般可达+0. 5%、+1% ,高精度型可达+0.2% ;

●重复性好，短期重复性可选0.05%~0.2% ,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的度,在贸易结算中是优先选用的流量计;

●输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;

●可获得很高的频率信号(3~4kHz) ,信号分辨力强;范围度宽,常规为1:10,其他特定约定;

●结构紧凑轻巧,安装维护方便,流通能力大;适用高压测量,仪表表体.上不必开孔,易制成高压型仪表;

●专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;

●可制成插入型,适用于大口径测量,压力损失小,价格低，可以不断流将插入型涡轮流量计取出,安装堆护方便。

三、仪表分类

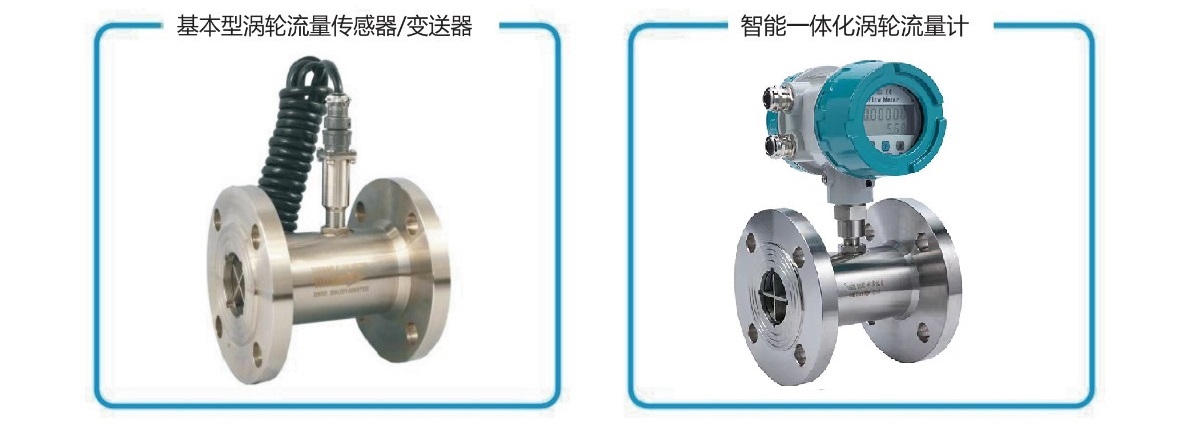

1、按仪表功能分类, OPEC-LWGY系列涡轮流量计可分为两大类,即:

●基本型涡轮流量传感器/变送器

●智能一-体化涡轮流量计

2、功能说明

●基本型涡轮流量传感器/变送器

该类涡轮流量产品本身不具备现场显示功能(如上图1),仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4~20mA) ;仪表价格低廉,集成度高,体积小巧,特别适用于与二二次显示仪、PLC、 DCS等计算机控制系统配合使。按照不同的输出信号,该类产品可分为OPEC-LWGY-oN型和OPEC-LWGY-oA型

OPEC-LWGY-oN型传感器: 12~24VDC供电,三线制脉冲输出,高电平≥18V ,低电平≤0.8V ;信号传输距离≤1000米;

OPEC-LWGY-oA型变送器: 24VDC供电,二线制4~ 20mA输出,信号传输距离≤1000米。

该类涡轮流量产品均分为基本型和防爆型两种,外形如.上图1。

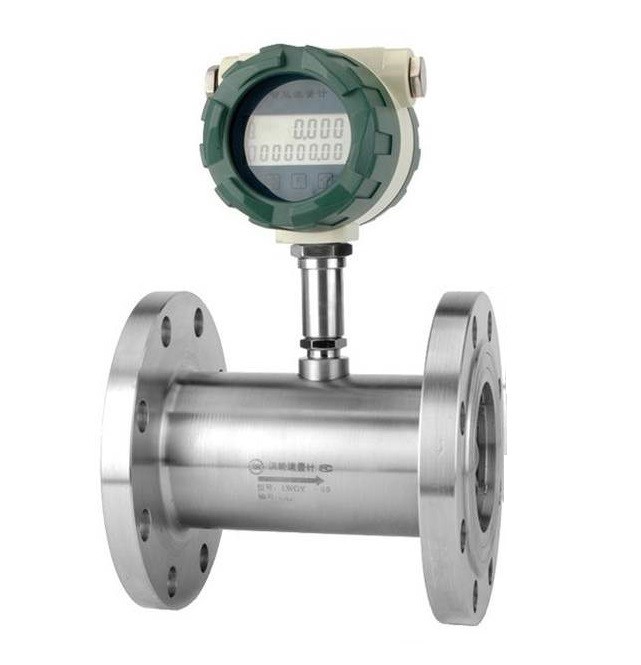

●智能一体化涡轮流量计

  采用先进的超低共功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表 ,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具      备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效字)及累积流量( 8位有效数字,带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆       产品 ，防爆等级为:隔爆ExdIICT4,本安ExialICT4。

    该类涡轮流量计接照供电方式、是否具备远传信号输出可分OPEC- LWGY-口B型和OPEC-LWGY-口C型。

   OPEC- LWGY -口B型:供电电源采用3.6V / 10AH锂电池(可连续运行4年以上) ;无信号输出功能。

   OPEC- LWGY-口C型:供电电源采用24VDC供电,输出4 ~ 20mA标准两线制电流信号,并可裉据不同的现场需要,增加RS485或HART通讯。

四、技术参数:

1、OPEC-LWGY液体涡轮流置计基本参数

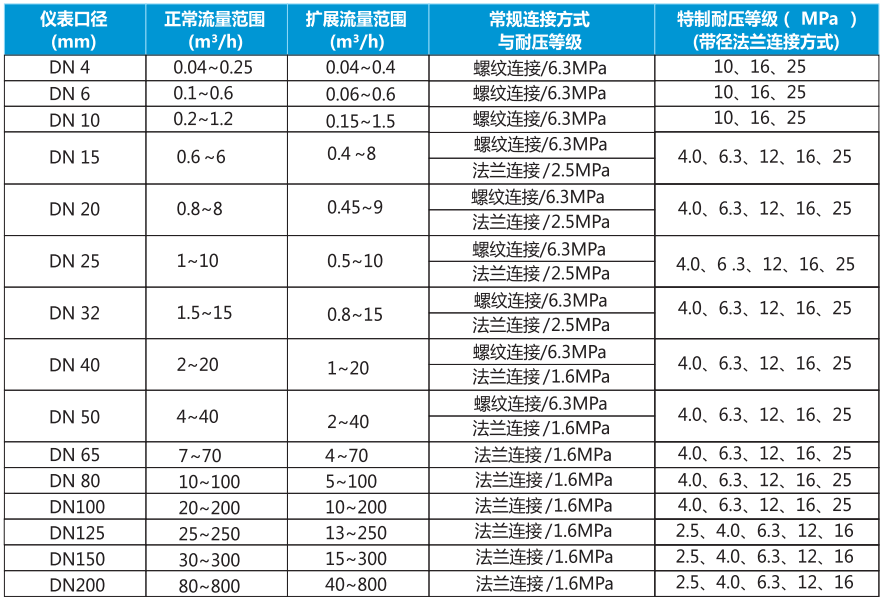

2、OPEC-LWGY液体涡轮流量计测量范围及工作压力

六安装尺寸

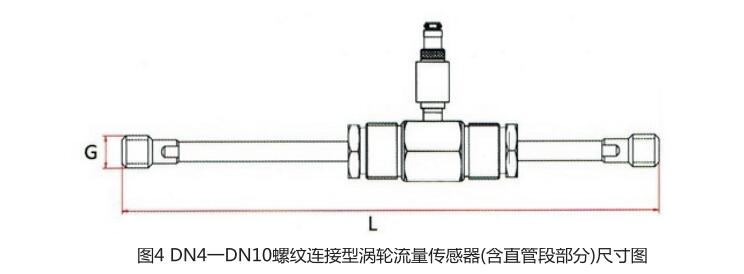

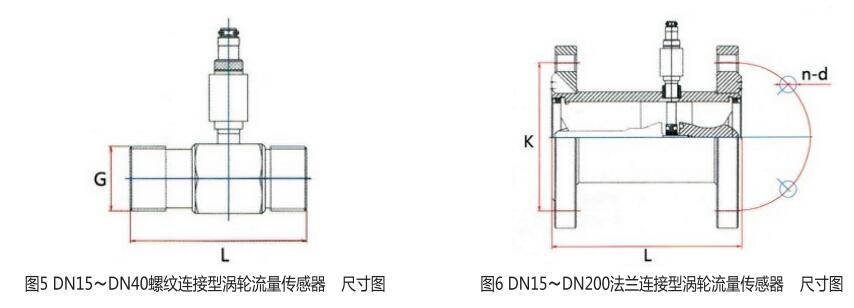

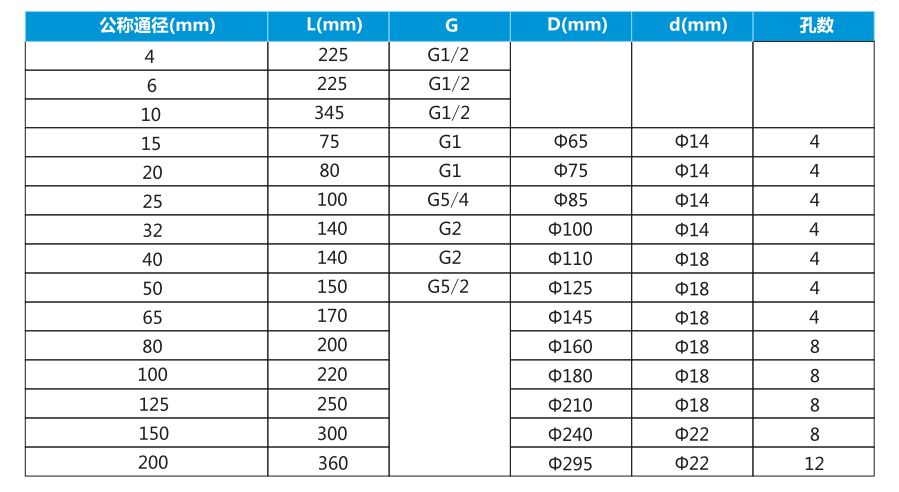

传感器的安装方式根据规格不同,采用螺纹或法兰连接,安装方式见图4、图5、图6， 安装尺寸见表4。

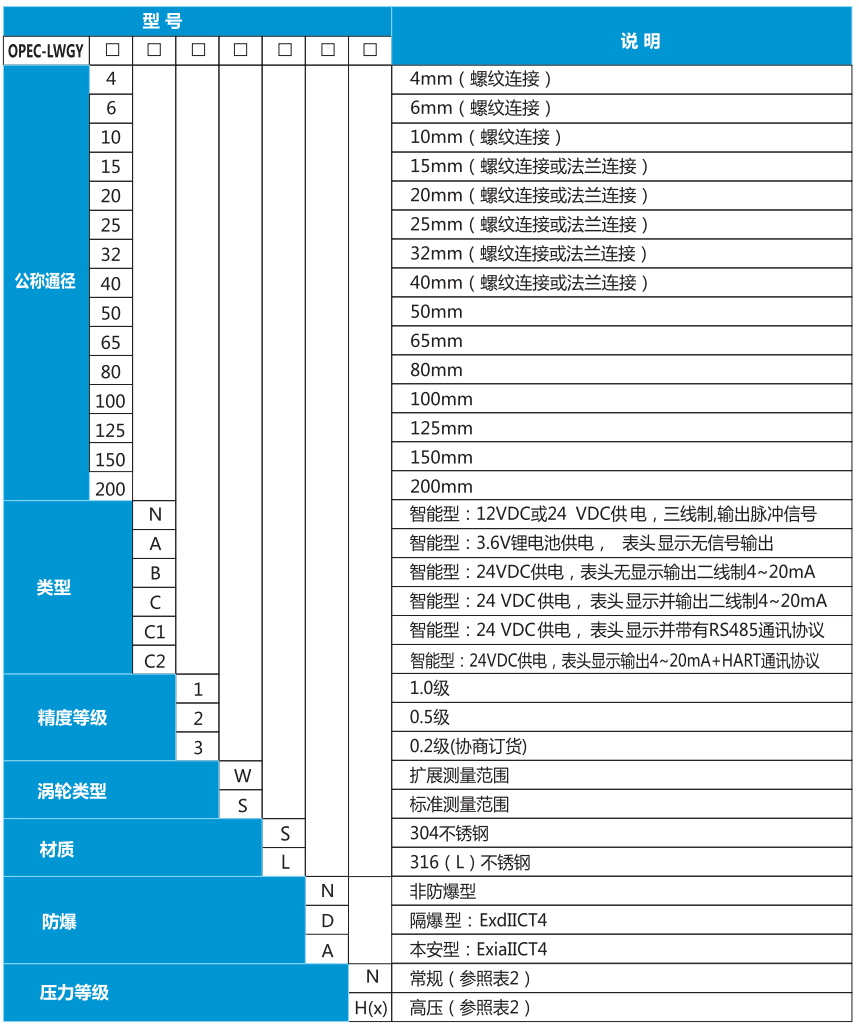

注: DN15~DN40常规为螺纹连接如采用法兰连接请在公称通径后加F (法兰连接)，L(螺纹连接)例如:选用-台法兰连接式防爆型涡轮流量计，测量柴油，管道为DN40，现场需显示并远传二线制电流信号，要求精0.5级，304不锈钢材质防爆，耐压1.6MPa，测量范围为标准量程，其产品型号应为: OPEC- LWGY4OFC1SSDN16

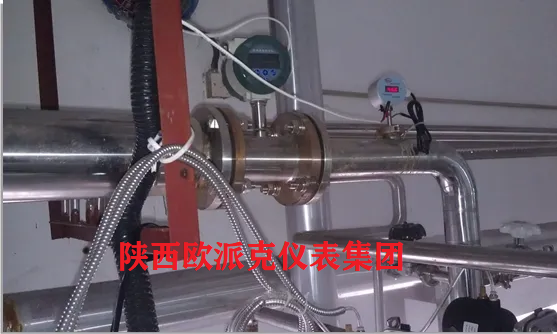

智能涡轮流量计的安装注意事项

1、 智能涡轮流量计安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20dn，下游直管段应≥5dn（dn为管道内径）。

2、智能涡轮流量计传感器应远离外界磁场，如不能避免，应采取必要的措施；

3、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；

4、智能涡轮流量计传感器露天安装时，请做好放大器插头的防水处理；

5、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。gas
