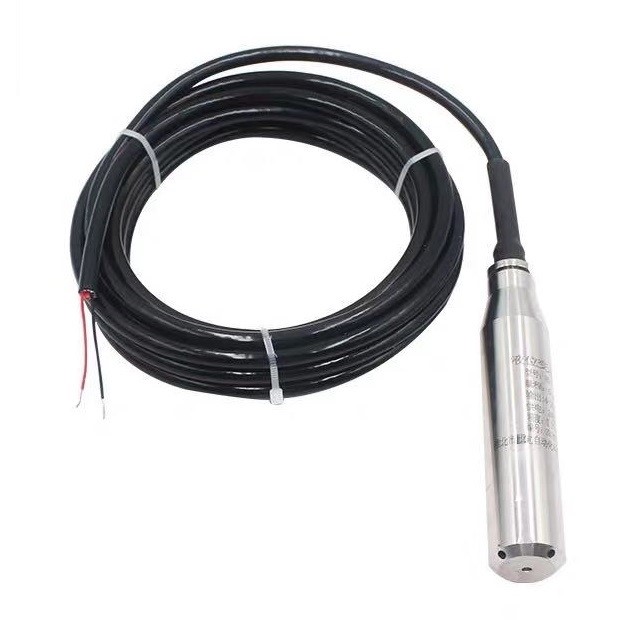

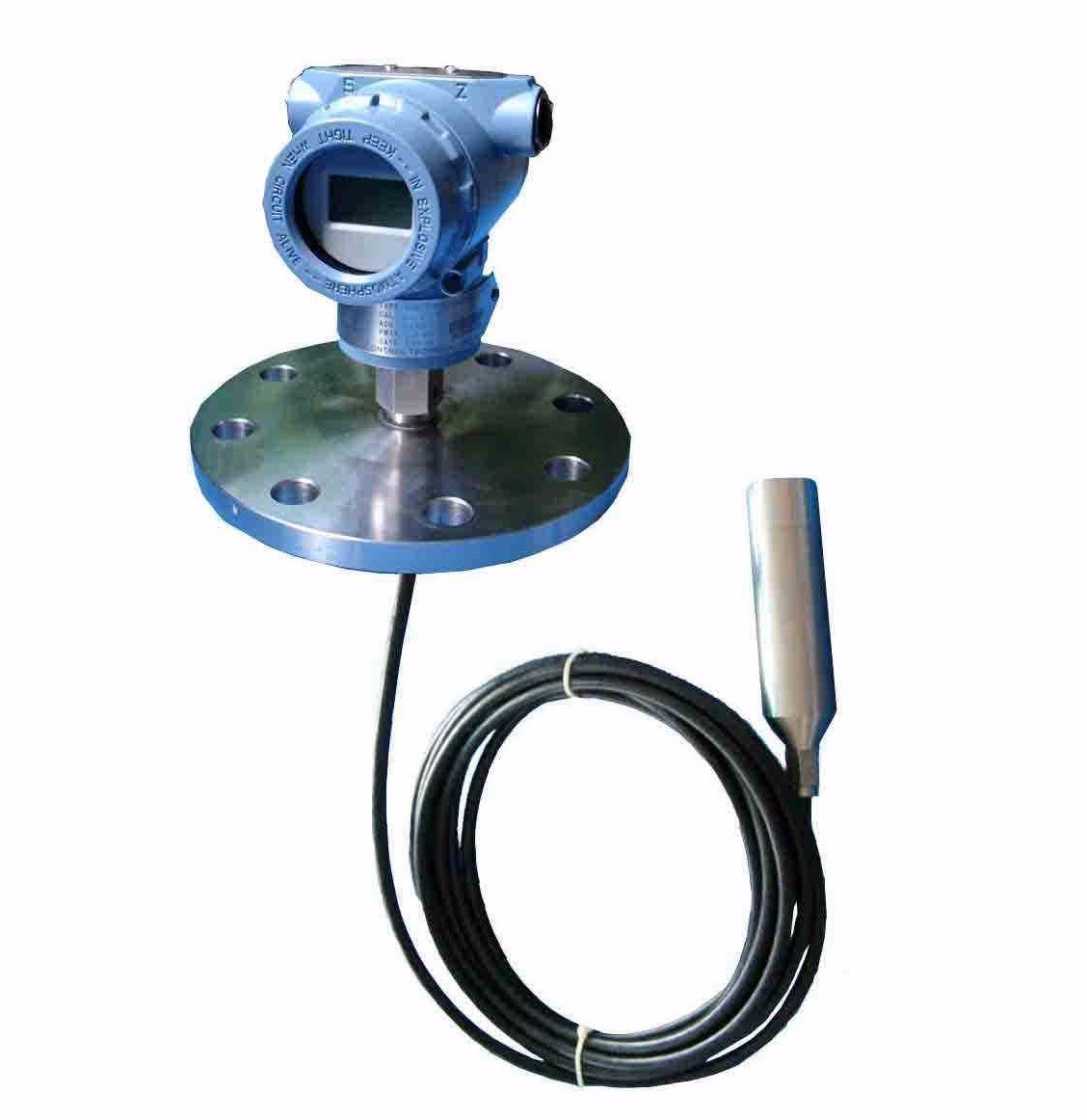

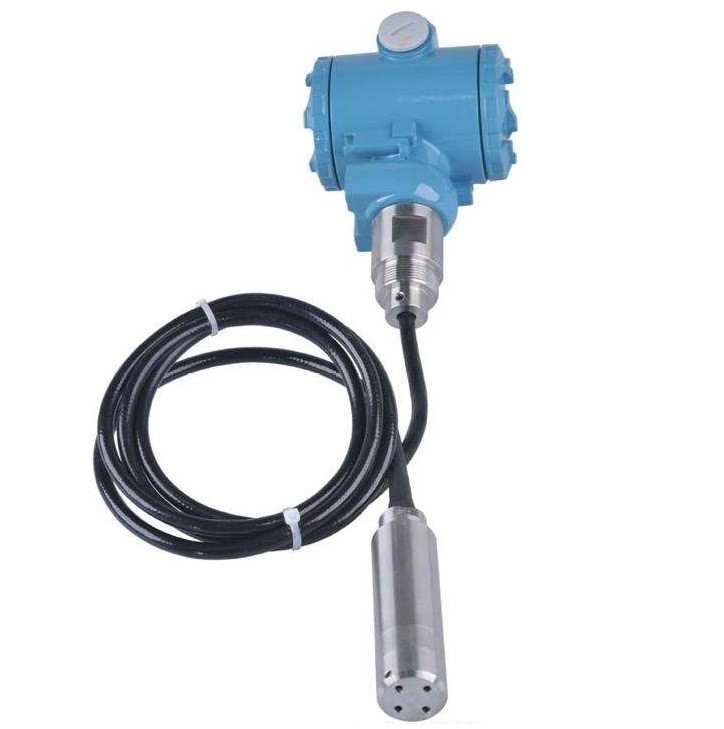

OPEC-LS系列投入式液位变送器

一、产品概述

    OPEC-LS系列投入式液位变送器产品结构小巧,安装使用方便,响应速度快,测量精度高，是一-种高性价比的产品，广泛应用于石油、化工、冶金、水利、电力、食品、医药环境控制和液位的测量。另外，该产品带有现场指示功能,可以方便直观地读出实降示测量液位。

二、工作原理

当液位变送器投入到被测液中某一深度时,传感器迎液面受到的压力为P=ρxgxh+P。式中:

P :传感器迎液面所受压力单位 : Pa

ρ :被测液体密度                  单位: kg/m3

g:当地重力加速度                单位: m/S2

P。:液面上大气压                单位:Pa

h :传感器投入液体深度        单位:m

通过导气电缆将液面上的大气压P,引入到传感器的背压腔,以抵消传感器迎液面的P。，使传感器测得压力为pxgxh,显然,通过测取压力P ,可以得到液位深度h。传 感器感测的压力信号经电路转换放大,补偿后以标准信号输出和显示。

注:此型号使用于开口容器的液位测量。

三、功能特点

※稳定性好,精度高,性价比高,应用广泛

※直接投入被测介质中,安装使用相当方便

※固态结构,无可动部件,高可靠性,使用寿命长

※从水、油到粘度较大的糊状物都可进行高精度的测量,不受被测介质起泡、沉积、 电气特性的影响

※无材料疲劳磨损,对振动、冲击不敏感

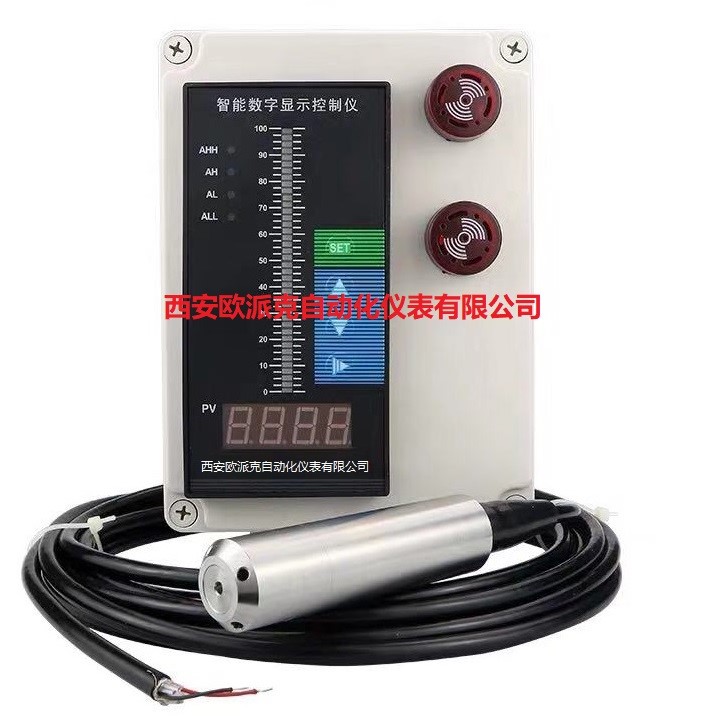

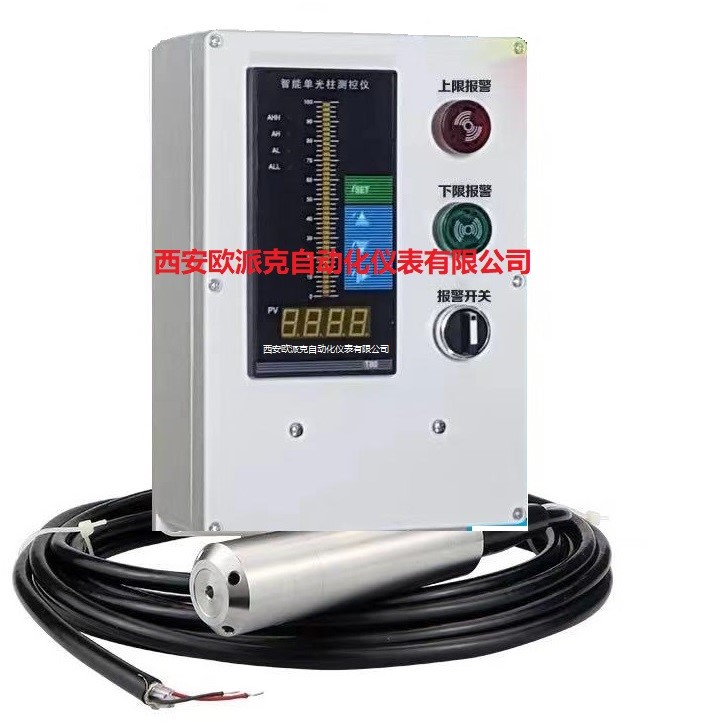

※表头可选择带就地显示,无极性4 ~ 20mA输出(可选HART协议)

※具有良好的防雷作用

四、产品适用对象

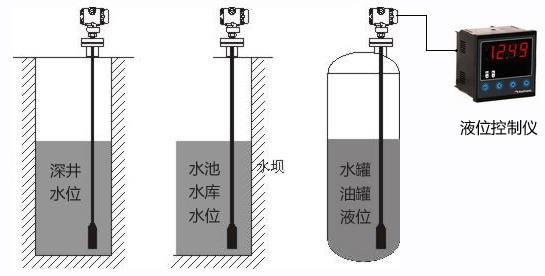

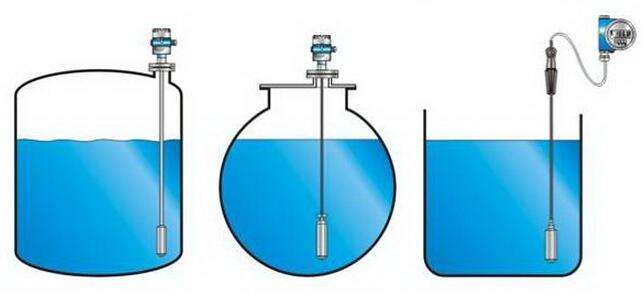

该变送器广泛用于水厂、炼油厂、石油、化工厂、污水处理厂.、高楼供水系统、河道、海洋等对供水池、配水池、水处理池、水井、水罐、水箱、油井、油池及对各种液体静态、动态液位的测量。

五、技术参数

测量范围: 0. 5~ 200m

度:土0.5%F S

长期稳定性:≤土0. 3%FS

供电电源: 24VDC(15~36VDC)

输出信号: 4~ 20mADC、0~5VDC或0~ 10VDC两线制(带HART协议)

电源电压影响:在规定的电压范国内,输出变换量< 0.01%FS/1V

工作压力:常压(通大气)

介质温度: -20~185°C

环境温度: -30~ 80°C

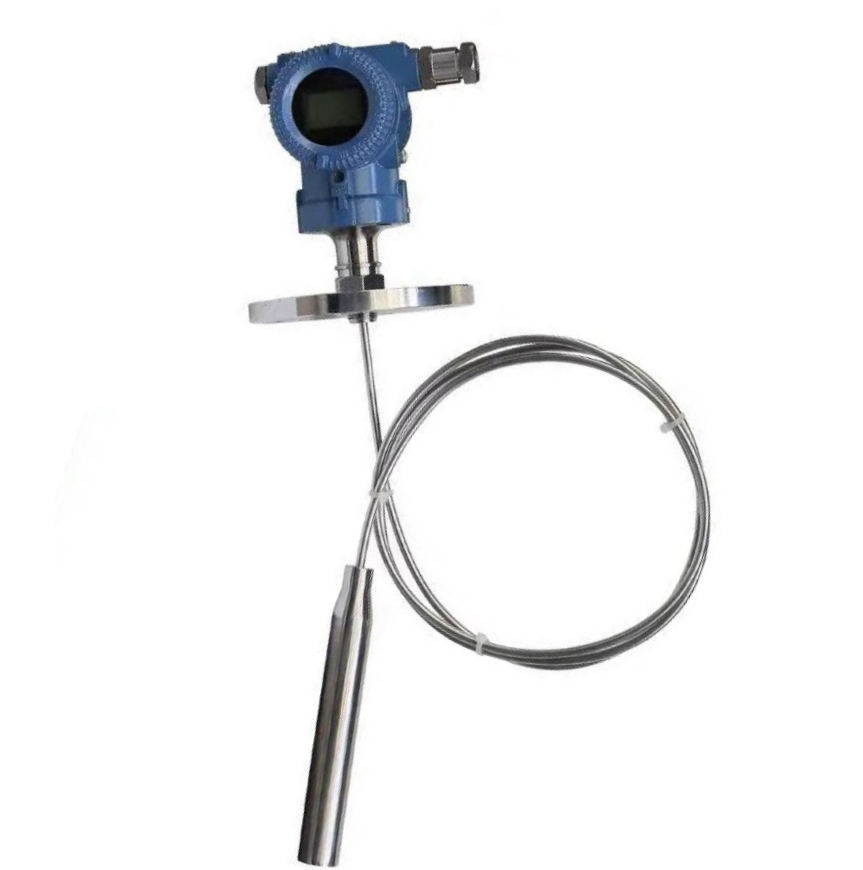

安装方式:支架、螺纹、法兰安装

电气接口: 2个M20x1.5内螺纹

防爆等级:隔爆型ExdIIBT4、ExdIICT4; 本安型ExiallCT4~T6 .

防护等级: IP65

接液材质:缆式不锈钢、PVC或耐油橡胶、氟橡胶杆式、不锈钢、氟橡胶

接线盒材质:铝合金

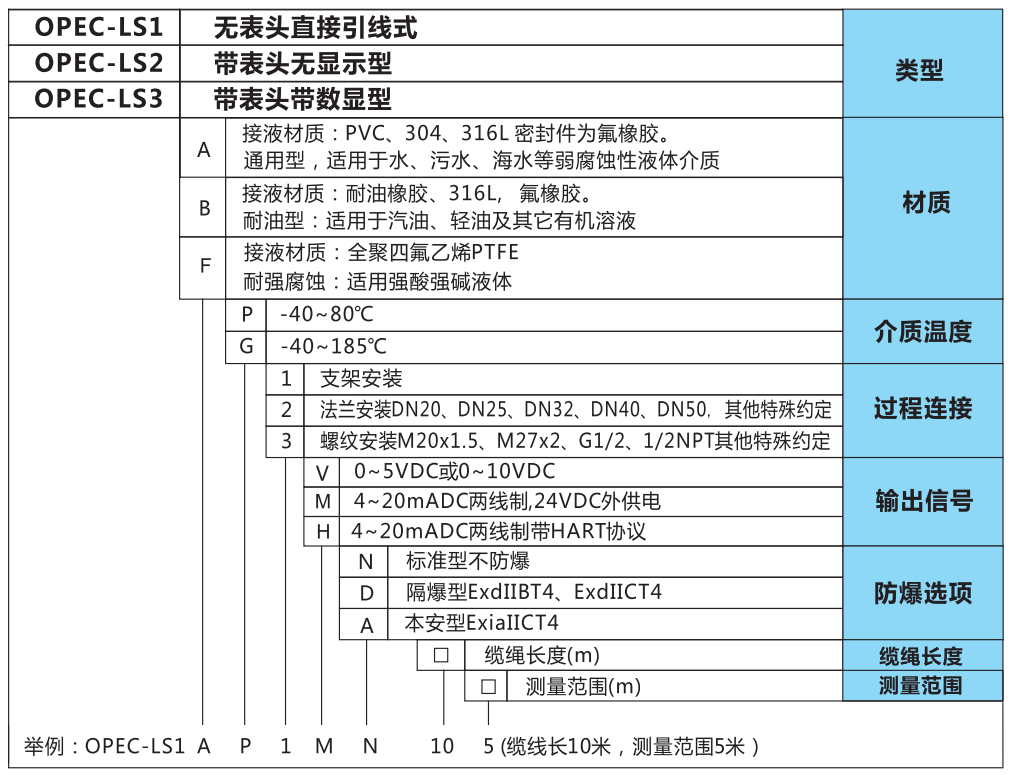

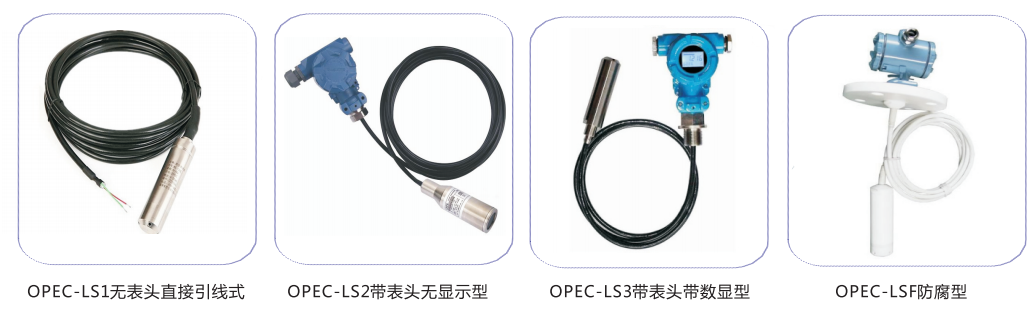

六产品选型表
