一、概述
插入式智能电磁流量计是基于法拉第电磁感应原理,采用
国际先进技术研发的一种高智能,高可靠型的流量计,以
其非常高的性价比被广泛应用于大口径流量计量领域。
二、特点及适用范围
◆测量精度不受液体密度、粘度、湿度、压力和导电率变
化的影响。
◆高可靠性的外插安装方式,传感器的安装、维护方便,
适合在线带压安装和维修。
◆结构简单,电磁流量计测量管有内衬,可靠性高。
◆公称通经管宽,适用于DN100~DN3000之间的所有口
径管道.
◆一体化接地电极,实现仪表良好接地。
◆传感器采用先进加工工艺、固态封装、耐震、防水、耐
潮湿环境,使仪表具有良好的侧脸度和稳定性。
三、技术性能参数
| 公称通经 | DN300~ DN3000mm |
| 公称压力 | 1.6MPA、2.5MPa、 4.0MPa、 6.3MPa、 10MPa |
| 测量管材质 | 碳钢、SUS304 |
| 传感器测量头材质 | 不锈钢 |
| 电极材质 | SUS316、哈氏合金B、哈氏合金C、钛、钽 |
| 精 确度 | 流速≤0.5m/s时,精度+1.5%;满量程流速大于1m/s时,精度+1.0% |
| 介质温度 | -20~ 130°C |
| 环境温度 | -25°C~85°C |
| 相对湿度 | 5% ~ 95% |
| 大气压力 | 86~ 106KPa |
| 直管段要求 | 前5DN后3DN以上 |
| 防护等级 | IP65(- -体型) ; IP68(分体型) |
| 连接方式 | 法兰连接、螺纹连接 |
| 防爆等级 | ExdIICT4、ExiallCT4 |
五、仪表分类
1、按仪表结构,智能电磁流量计可分为四大类,即:
■管道式电磁流量计:广泛测量封闭管道中的导电液体介质,包括酸、碱、盐、自来水、污水、泥浆、废物水及固液两相悬浮等液体流量。
■插入式电磁流量计:广泛的适用于DN300~DN3000之间的所有管道,也适合于带压在线安装。
■电池供电电磁流量计:微功耗设计, 3.6V锂电池,连续工作5年以上,而且更换电池方便。
■高压型电磁流量计。
六、选型表
| 型号 | 说明 | |||||||||
| OPEC-LDG | 管道式电磁流量计 | |||||||||
| OPEC-LDC | 插入式电磁流量计 | |||||||||
| 公称通径 | DN10~ DN3000 | |||||||||
| 公称压力 | 1.0、1.6、 2.5. 4.0、 6.3MPa、25MPa，42MPa(其他:N) | |||||||||
| 结构形式 | S | 一体式(电磁流量转换器一体化) | ||||||||
| L | 分体式(电磁流量转换器分体式) | |||||||||
| 电极材质 | M | 316L不锈钢 | ||||||||
| T | Ti(钛) | |||||||||
| D | Ta(钽) | |||||||||
| HB | 哈氏合金-B | |||||||||
| HC | 哈氏合金-C | |||||||||
| P | Pt铂铱/铂金 | |||||||||
| W | 碳化钨 | |||||||||
| 内衬材质 | X | 聚氨酯橡胶 | ||||||||
| D | 聚氯丁橡胶 | |||||||||
| F | 聚四氟乙烯PTFE(F4) | |||||||||
| G | 聚全氟乙丙烯F46 | |||||||||
| P | 全氟烷氧基树脂PFA | |||||||||
| 供电电源 | 0 | 220VAC土10%, 50Hz | ||||||||
| 1 | 24VDC土10% | |||||||||
| 2 | 3.6V锂电池供电 | |||||||||
| 输出/通讯方式 | S | 标配4~20mADC +脉冲+频率+ RS485 | ||||||||
| H | 4~20mADC+ HART协议 | |||||||||
| G | GPRS/PROFIBUS | |||||||||
| 接地环/接地电极 | 0 | 无接地环和无接地电极 | ||||||||
| 1 | 配接地电极(针对非金属材质管道) | |||||||||
| 2 | 配接地环(针对非金属材质管道) | |||||||||
| 3 | 带刮刀结构(针对易结晶，易粘附介质) | |||||||||
| 防爆要求 | N | 标准型:不防爆 | ||||||||
| D | 防爆型:隔爆型ExdIICT4 | |||||||||
| A | 防爆型:本安型ExialICT4 | |||||||||
| 防护要求 | F | IP65 | ||||||||
| E | IP68(传感器为IP68,转换器IP65) | |||||||||
| 流量范围 | 上限流量(量程) L/mim、m3/h.、kg/h、t/h等 | |||||||||
例:选用一台测量化工污水的分体式电磁流量计，管道式DN400,耐压1. 6MPa,内衬聚四氟乙烯，316L不锈钢电极,外供电220VAC,输出4-20mA+ RS485通讯，金属管道不需接地环，无需防爆，更大流量2000m3/h，型号应为OPEC-LDG40016LMFOSONE2000
注:管道内存在负压情况,请考虑使用加网型PFA或F46。

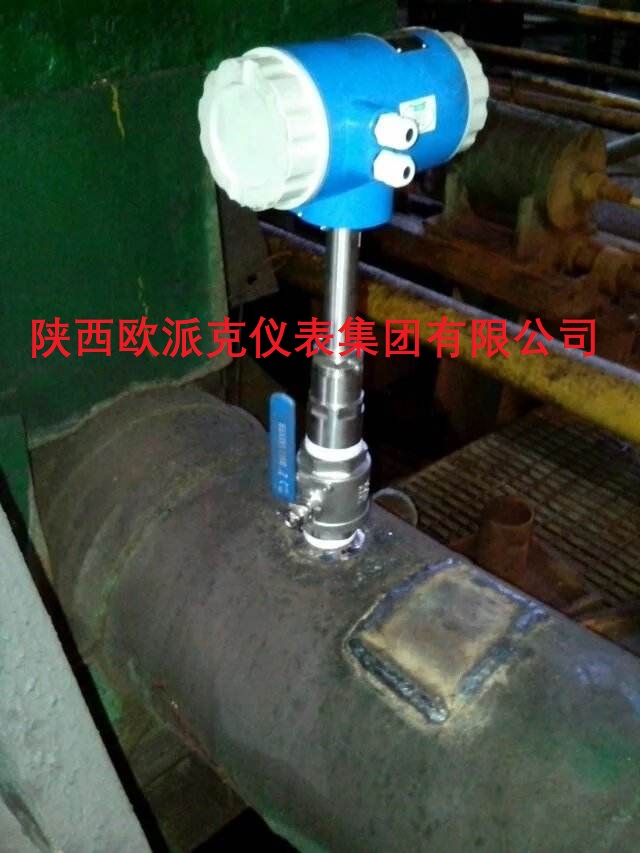

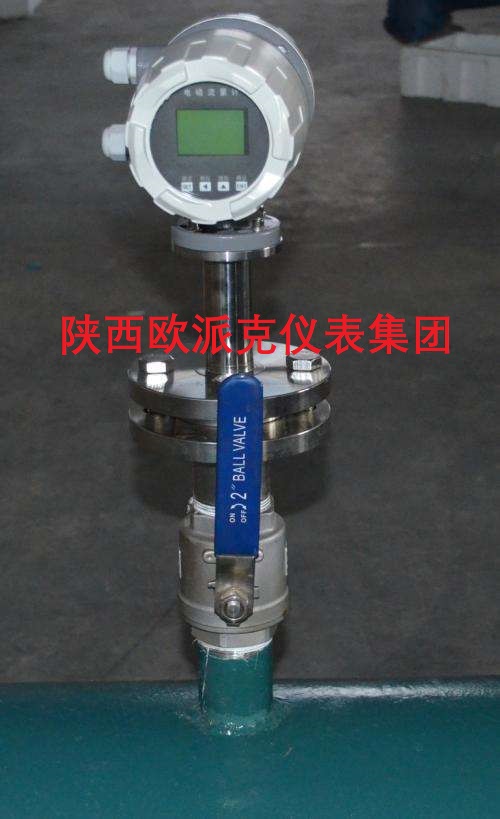

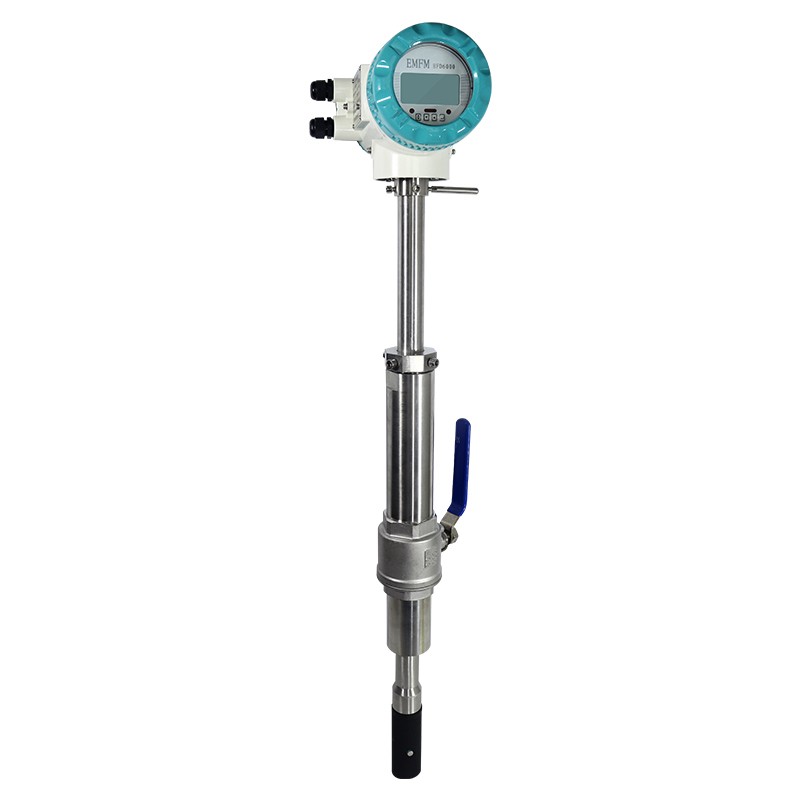

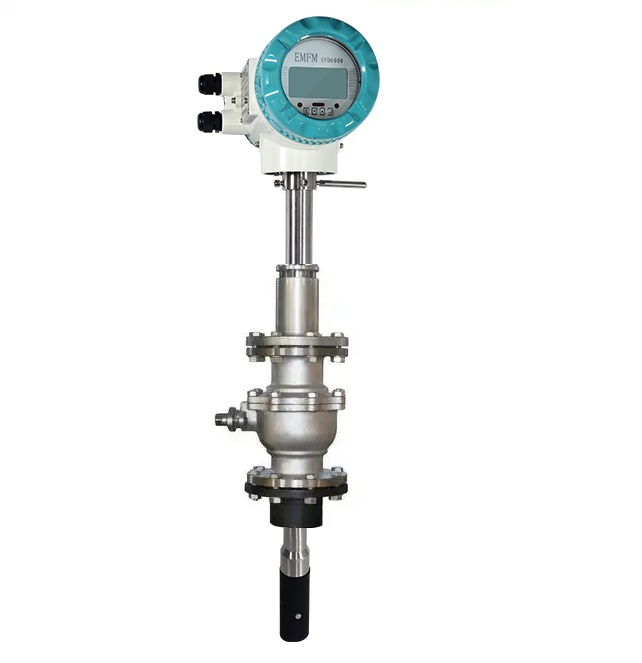

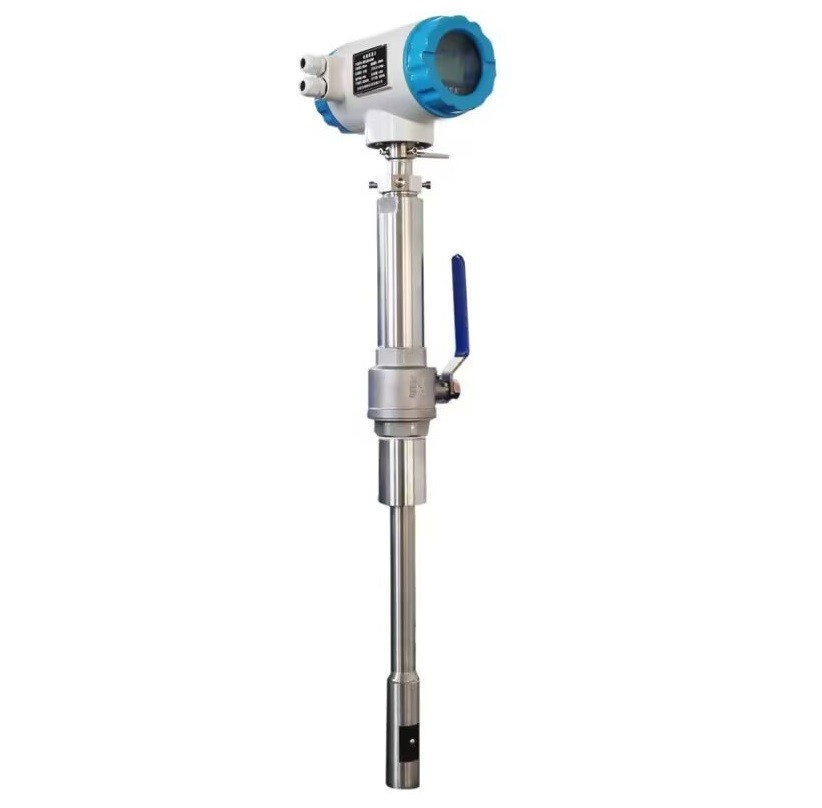

产品结构图 |  |  |
| 仪表规格 | 球阀插入式 | 简易插入式 |
| 拆装方式 | 断流后拆装 | 不需断流，关闭球阀后即可拆装 |
| 仪表型号 | A型 | B型 |
| 度 | ±1.5% | ±1.5% |
| 公称通径 | DN300-DN3000 | DN300-DN3000 |
| 可测更低流速 | 0.1米/秒 | 0.1米/秒 |
| 可测更高流速 | 15米/秒 | 15米/秒 |
| 量程比 | 1:20，可按客户要求订制 | 1:20，可按客户要求订制 |
| 显示器 | 可选 | 可选 |
| 输出信号 | 4-20mA | 4-20mA |
| 通讯接口 | 可选RS485 | 可选RS485 |
| 供电电源 | 220VAC,允差15%或+24VDC，纹波≤5% | 220VAC,允差15%或+24VDC，纹波≤5% |
| 防爆等级 | 可选ExdIICT5 | 可选ExdIICT5 |
| 防护等级 | IP65，可选IP68 | IP65，可选IP68 |
| 整机功耗 | 6.5W | 6.5W |
| 测量体（传感器）材质 | 304不锈钢 | 304不锈钢 |
| 测量元件（电极）材质 | 316L不锈钢 | 316L不锈钢 |
| 温度范围 | ＜130℃ | ＜130℃ |
| 环境温度 | -20℃～70℃ | -20℃～70℃ |
