一、概述

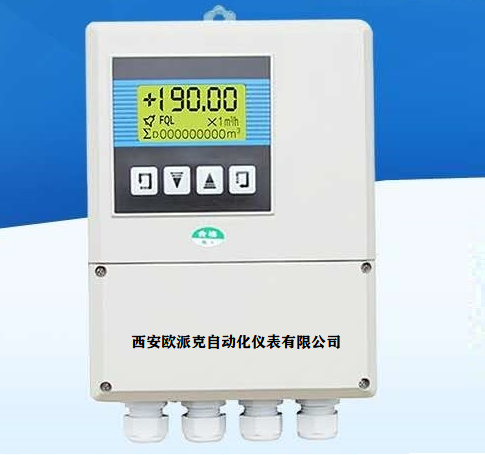

插入式智能电磁流量计是基于法拉第电磁感应原理,采用
国际先进技术研发的一种高智能,高可靠型的流量计,以
其非常高的性价比被广泛应用于大口径流量计量领域。
二、特点及适用范围
◆测量精度不受液体密度、粘度、湿度、压力和导电率变
化的影响。
◆高可靠性的外插安装方式,传感器的安装、维护方便,
适合在线带压安装和维修。
◆结构简单,电磁流量计测量管有内衬,可靠性高。
◆公称通经管宽,适用于DN100~DN3000之间的所有口
径管道.
◆一体化接地电极,实现仪表良好接地。
◆传感器采用先进加工工艺、固态封装、耐震、防水、耐
潮湿环境,使仪表具有良好的侧脸度和稳定性。
三、技术性能参数
| 公称通经 | DN300~ DN3000mm |
| 公称压力 | 1.6MPA、2.5MPa、 4.0MPa、 6.3MPa、 10MPa |
| 测量管材质 | 碳钢、SUS304 |
| 传感器测量头材质 | 不锈钢 |
| 电极材质 | SUS316、哈氏合金B、哈氏合金C、钛、钽 |
| 精 确度 | 流速≤0.5m/s时,精度+1.5%;满量程流速大于1m/s时,精度+1.0% |
| 介质温度 | -20~ 130°C |
| 环境温度 | -25°C~85°C |
| 相对湿度 | 5% ~ 95% |
| 大气压力 | 86~ 106KPa |
| 直管段要求 | 前5DN后3DN以上 |
| 防护等级 | IP65(- -体型) ; IP68(分体型) |
| 连接方式 | 法兰连接、螺纹连接 |
| 防爆等级 | ExdIICT4、ExiallCT4 |
五、仪表分类
1、按仪表结构,智能电磁流量计可分为四大类,即:

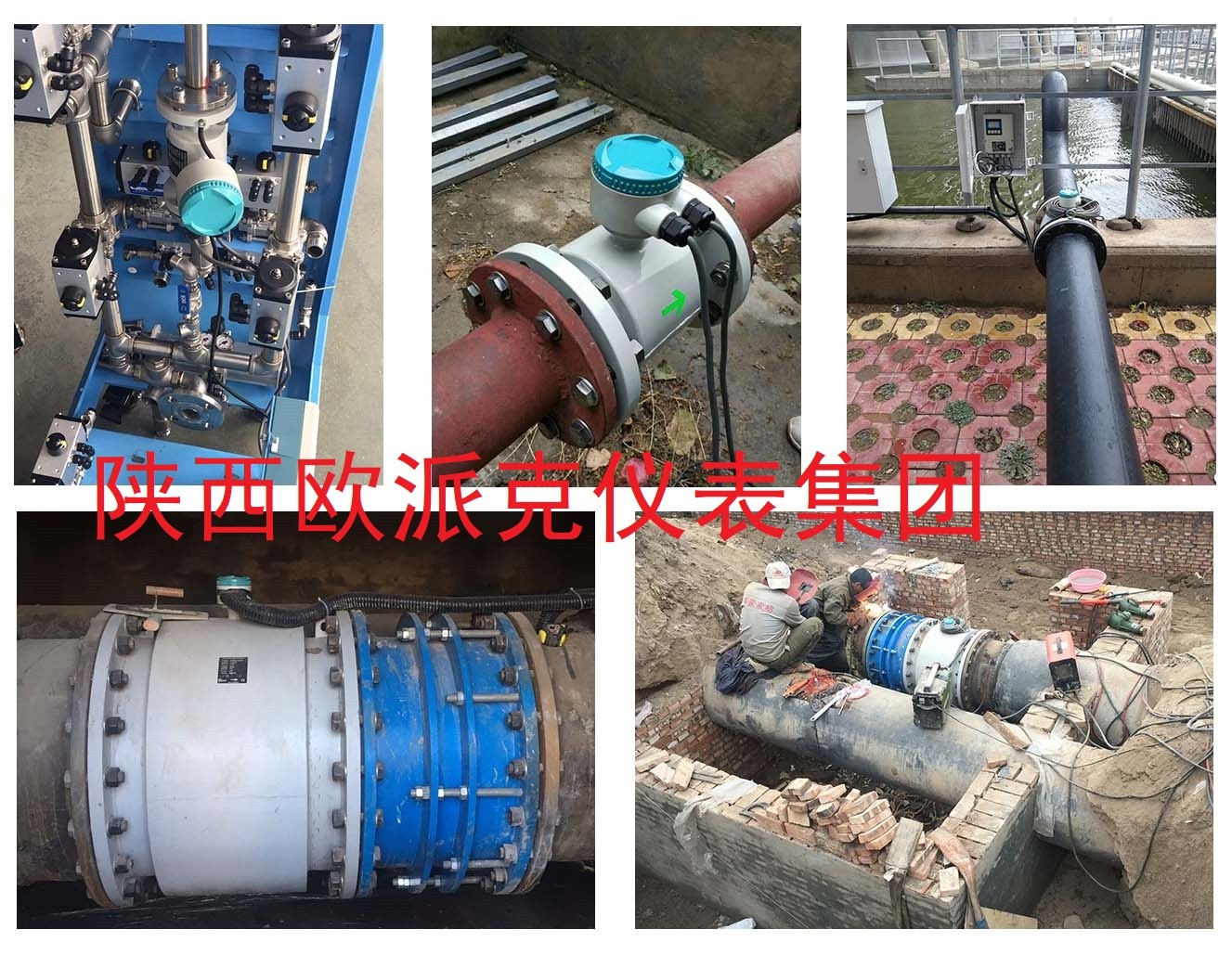

■管道式电磁流量计:广泛测量封闭管道中的导电液体介质,包括酸、碱、盐、自来水、污水、泥浆、废物水及固液两相悬浮等液体流量。

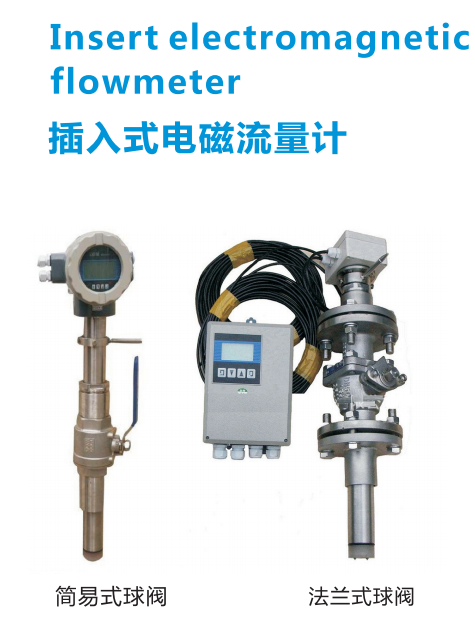

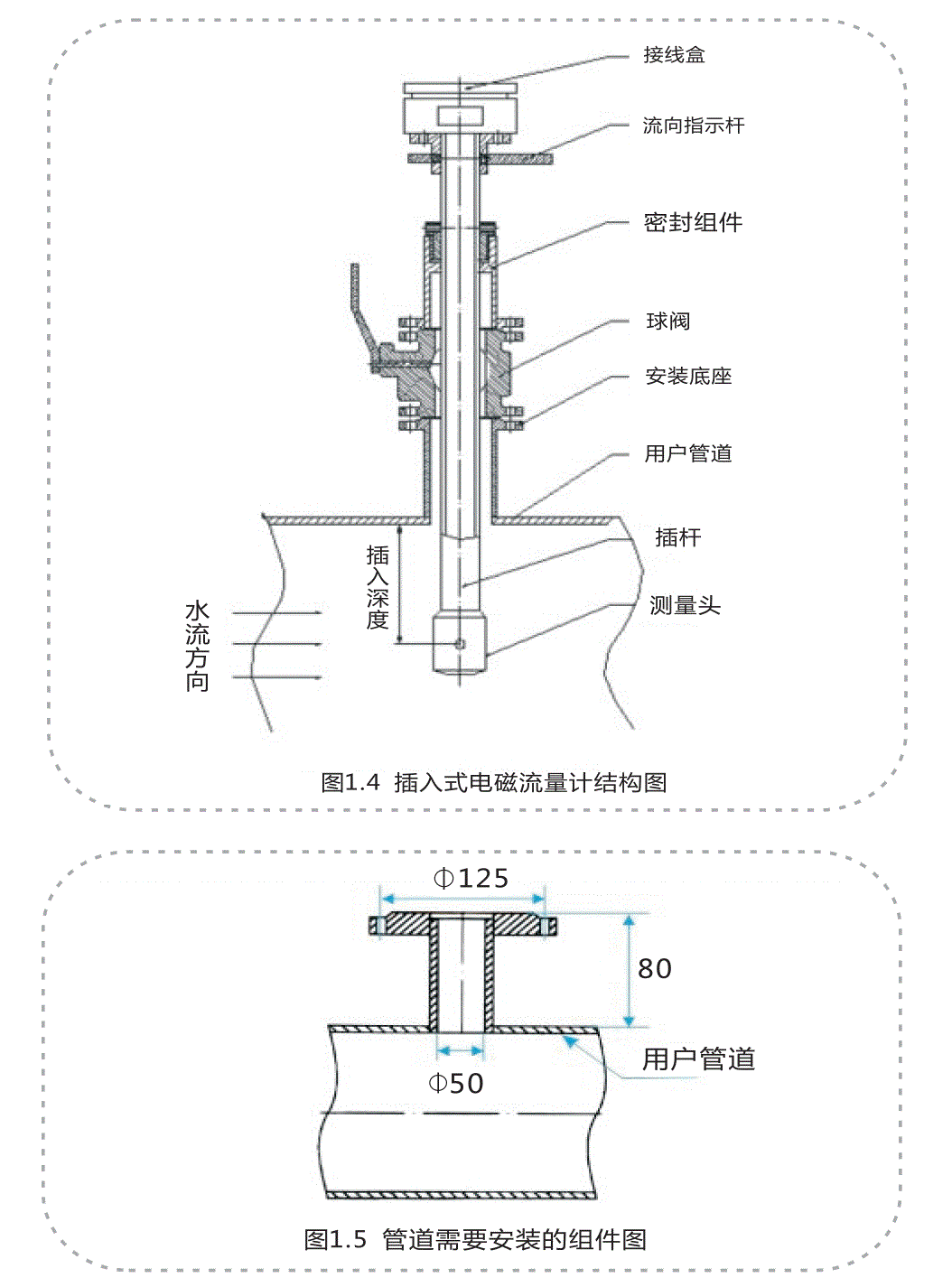

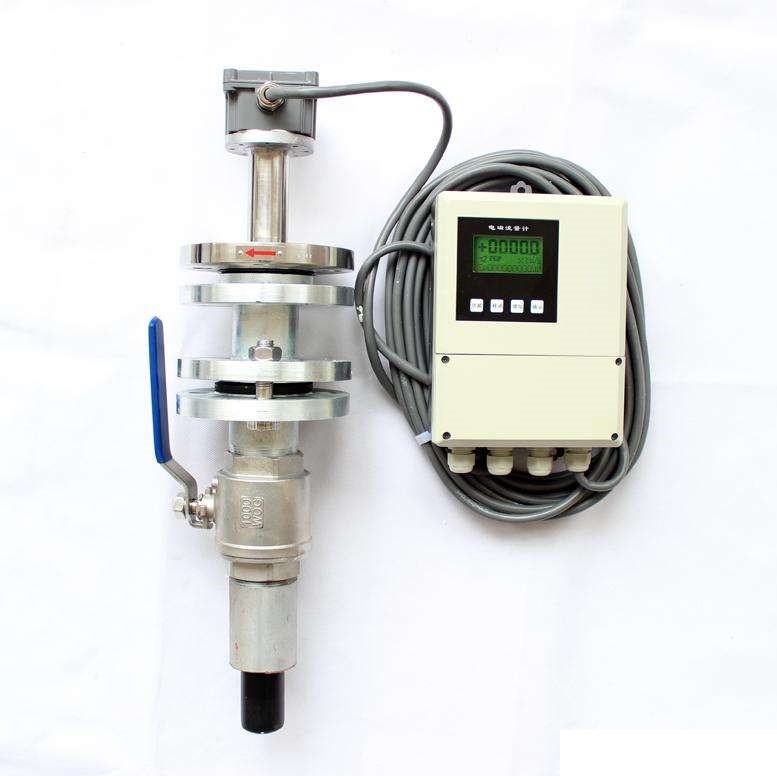

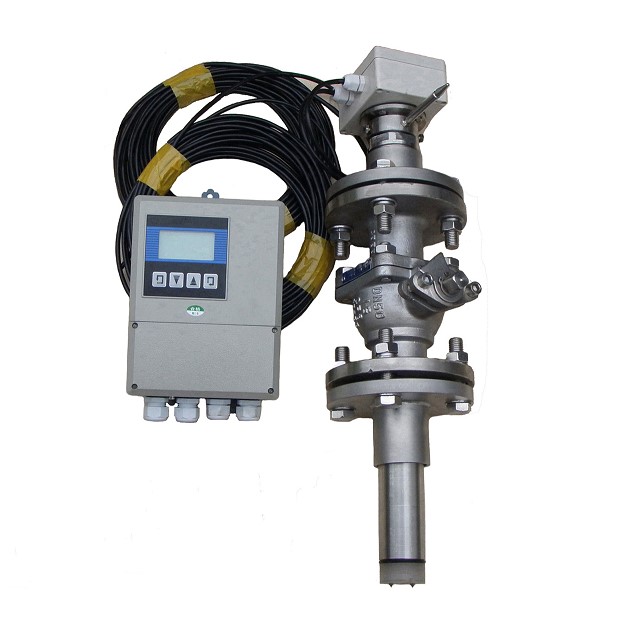

■插入式电磁流量计:广泛的适用于DN300~DN3000之间的所有管道,也适合于带压在线安装。
■电池供电电磁流量计:微功耗设计, 3.6V锂电池,连续工作5年以上,而且更换电池方便。
■高压型电磁流量计。

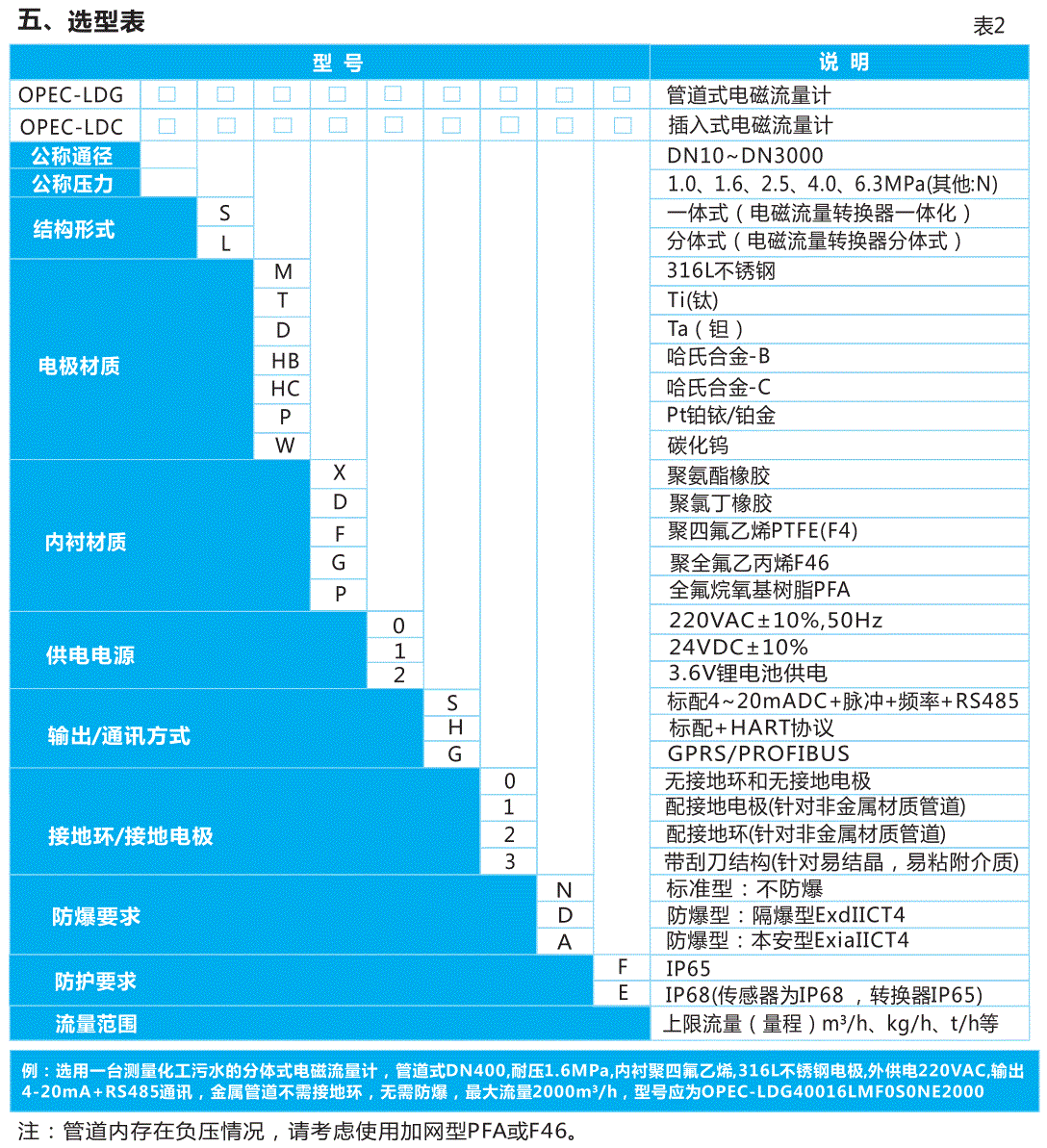

六、选型表
| 型号 | 说明 | |||||||||
| OPEC-LDG | 管道式电磁流量计 | |||||||||
| OPEC-LDC | 插入式电磁流量计 | |||||||||
| 公称通径 | DN10~ DN3000 | |||||||||
| 公称压力 | 1.0、1.6、 2.5. 4.0、 6.3MPa(其他:N) | |||||||||
| 结构形式 | S | 一体式(电磁流量转换器一体化) | ||||||||
| L | 分体式(电磁流量转换器分体式) | |||||||||
| 电极材质 | M | 316L不锈钢 | ||||||||
| T | Ti(钛) | |||||||||
| D | Ta(钽) | |||||||||
| HB | 哈氏合金-B | |||||||||
| HC | 哈氏合金-C | |||||||||
| P | Pt铂铱/铂金 | |||||||||
| W | 碳化钨 | |||||||||
| 内衬材质 | X | 聚氨酯橡胶 | ||||||||
| D | 聚氯丁橡胶 | |||||||||
| F | 聚四氟乙烯PTFE(F4) | |||||||||
| G | 聚全氟乙丙烯F46 | |||||||||
| P | 全氟烷氧基树脂PFA | |||||||||
| 供电电源 | 0 | 220VAC土10%, 50Hz | ||||||||
| 1 | 24VDC土10% | |||||||||
| 2 | 3.6V锂电池供电 | |||||||||
| 输出/通讯方式 | S | 标配4~ 20mADC +脉冲+频率+ RS485 | ||||||||
| H | 标配+ HART协议 | |||||||||
| G | GPRS/PROFIBUS | |||||||||
| 接地环/接地电极 | 0 | 无接地环和无接地电极 | ||||||||
| 1 | 配接地电极(针对非金属材质管道) | |||||||||
| 2 | 配接地环(针对非金属材质管道) | |||||||||
| 3 | 带刮刀结构(针对易结晶，易粘附介质) | |||||||||
| 防爆要求 | N | 标准型:不防爆 | ||||||||
| D | 防爆型:隔爆型ExdIICT4 | |||||||||
| A | 防爆型:本安型ExialICT4 | |||||||||
| 防护要求 | F | IP65 | ||||||||
| E | IP68(传感器为IP68_ ,转换器IP65) | |||||||||
| 流量范围 | 上限流量(量程) m3/h. kg/h. t/h等 | |||||||||
例:选用一台测量化工污水的分体式电磁流量计，管道式DN400,耐压1. 6MPa,内衬聚四氟乙烯，316L不锈钢电极,外供电220VAC,输出4-20mA+ RS485通讯，金属管道不需接地环，无需防爆，更大流量2000m3/h，型号应为OP EC LDG40016LMFOSONE2000
注:管道内存在负压情况,请考虑使用加网型PFA或F46。
分享电磁流量计选型的知识要点
电磁流量计经过多年的发展，性能不断的完善，功能也逐步的强大。按分类也有多种，如按励磁方式分类有直流励磁型、交流工频励磁型、双频励磁型和低频矩形波励磁型。都是采用法拉第电磁感应定律的原理，生产的一种测量导电液体体积流量的仪表。
电磁流量计具有压力损失极小，对介质的密度、粘度、温度、压力等参数没有要求，而且对直管段的要求也很低。下面就来对如何选用流量计坐下总结。
1、介质的电导率
介质的电导率不能低于规定的下限值，如果低于下限值就会产生测量误差，导致不能正常使用，超过上限值即使变化也可以测量，示值误差变化不大。
工业用水及其水溶液的电导率大于10-4S/cm，酸、碱、盐液的电导率在10-4~10-1S/cm之间，低度蒸馏水为10-5S/cm，这些使用是没有问题的，比如石油制品和有机溶剂电导率过低就不能使用了。使用的水溶液可能用工业用水配比，电导率将略高，是有利于流量测量。下图列出若干液体在20°C时的电导率。
2、电极材料
在测量使用过程中想要达到良好的测量效果，更长时间的使用寿命，就必须根据被测流体是否具有腐蚀性来选择电极的材料，具体请咨询厂家腐蚀手册。下图为常见的电极材料及对应耐腐蚀性能。
3、量程口径
传感器的口径不一定要与管径相同，必须根据实际流量而定，依据计算公式选定流量计的口径。对于工业输送水等液体，一般管道流速1.5~3m/s，电磁流量计用在这样的管道上，传感器口径与管径相同即可。
电磁流量计满度流量时液体流速可在1~10m/s范围内选用。上限流速在原理上是不受限制的，建议不超过5m/s，如果衬里材料能承受液流冲刷。满度流量的流速下限一般为1m/s，有些型号仪表则为0.5m/s。
用于有易黏附、沉积、结垢等物质的流体，选用流速不低于2m/s，更好提高到3~4m/s或以上，起到自清扫、防止黏附沉积等作用。用于矿浆等磨耗性强的流体，常用流速应低于2~3m/s，以降低对衬里和电极的磨损。在测量接近阈值的低电导液体时，尽可能选定较低流速(小于0.5~1m/s)，因流速提高流动噪声会增加，而出现输出晃动现象。
4、含有混合物
混入成泡状流的微小气泡仍可正常工作，但测得的是含气泡体积的混合体积流量，气体含量增加到形成弹(块)状流，电极可能被气体盖住使电路瞬时断开，出现输出晃动甚至不能正常工作。
5、介质有沉淀
液体易在管壁附着和沉淀物质的流体时，若附着的是比液体电导率高的导电物质，信号电势将被短路而不能工作，若是非导电层则首先应注意电极的污染，如选用不易附着尖形或半球形突出电极、可更换式电极、刮刀式清垢电极等。易产生附着的场所可提高流速以达到自清扫的目的，还可以采取较方便的易清洗的管道连接，可不拆卸清洗传感器。接触型电极电磁流量计附着非导电膜层，仪表仍能工作，但若为高导电层则同样不能工作。
